Principales
Range of product Wiser

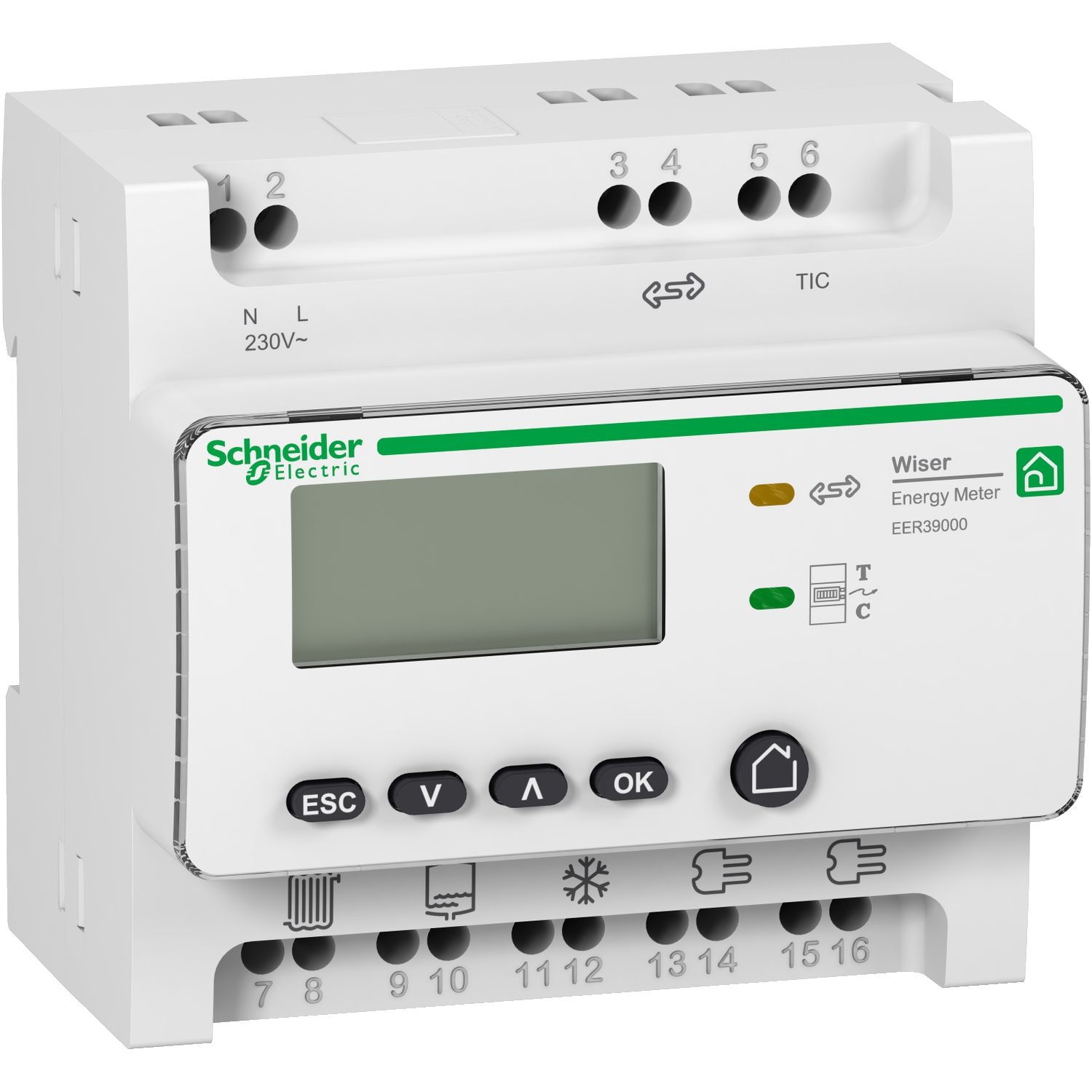

Nom du produit Wiser Energy
Type de produit ou équipement Compteur d'énergie
Nom de l'appareil EM5
Type de mesure Consommation d'énergie total
Consommation d'énergie par usage
Puissance total
Puissance par usage
[Us] tension d'alimentation 230 V +/- 15 % CA
Fréquence du réseau 50/60 Hz
Maximum consumption 9 VA
Classe de précision Classe 2 se conformer à CEI 61557-12
Type d'entrée Transformateur de courant 0…50 mA
Entrée digitale pour Utilité
Type de sortie pour contrôle afficheur 2 fils
Current transformer cable capacity 1 cable(s) 25 mm²
1 cable(s) 16 mm²
1 cable(s) 10 mm²
2 cable(s) 6 mm²
4 câble(s) 4 mm²
6 cable(s) 2.5 mm²
8 cable(s) 1.5 mm²
Complémentaires
Mode d'installation Encliquetable
Support de montage Rail DIN
Service de communication Alarme
Puissance active totale
Énergie active par usage
Puissance active par usage
Clause de non responsabilité : Cette documentation n'est pas destinée à remplacer ni ne peut servir à déterminer l'adéquation ou la fiabilité de ces produits dans le cadre d'une application spécifique
26 août 2021
1
Signal TIC
Total cumulé de l'énergie active
Signalisation locale LED pour communication TIC vert
LED pour communication vers l'afficheur mural orange
Vitesse de transmission à 9600 bit/s: 0…24 V afficheur Wiser
à 1200…9600 bit/s: 0…15 V CA 50 kHz signal TIC
Type d'afficheur LCD
Couleur d'affichage Blanc et noir
Résolution de l'afficheur 128 x 64 pixels
Taille de l'affichage 36 x 18 mm
Informations affichées Énergie par usage
Énergie totale
Puissance instantanée totale
Puissance instantanée par usage
Catégorie de surtension III
Catégorie de mesure Catégorie III se conformer à CEI 61010-2-30
Mode de raccordement Bornes à vishaut: 0,2…2,5 mm² - 0,4 N.m
Bornes à visbas: pour 5 entrées pour les tores
Connecteur extension de bus (40 broches)côté:
Équipement fournis 5 transformateurs de courant - 0,1…80 A (gamme de courant du transformateur)
Hauteur 84 mm
Largeur 90 mm
Profondeur 67 mm
Poids du produit 0,31 kg
Compatibilité de gamme Wiser module d’extension
Wiser afficheur mural Wiser module afficheur
Wiser concentrateur Wiser EM5 transformateur de courant
Composition du kit Compteur d'énergie EER39100
Transformateur de courant EER39200
