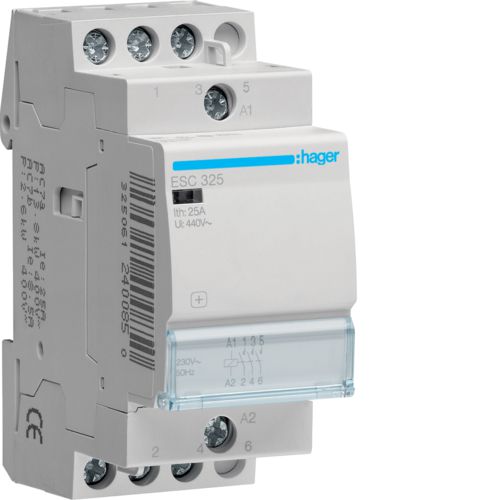

Contact 25A, 3F, 230V (ESC325)

Caractéristiques techniques
Architecture
Type de commande: NA
Nombre de pôles: 3 P
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 400 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 440 V
Tension circuit de commande en CA: 230 V
Tension assignée de tenue aux chocs: 4 kV
Intensité du courant
Courant assigné d'emploi en AC7 catégorie A: 25 A
Courant assigné d'emploi en AC7 catégorie B: 8,5 A
Courant thermique en air libre: 25 A
Puissance
Consommation à l'appel: 21 VA
Consommation de maintien: 3,4 VA
Puissance d'emploi à 230V en AC7 en catégorie A: 4,6 kW
Puissance d'emploi à 230V en AC7 en catégorie B: 880 W
Puissance d'emploi à 400V en AC7 en catégorie A: 13,8 kW
Puissance d'emploi à 400V en AC7 en catégorie B: 2,6 kW
Puissance dissipée totale sous IN: 7,9 W
Puissance dissipée par contact: 1,5 W
Puissance dissipée par la commande: 3,4 W
Déclenchement
Temps de réponse à l'ouverture: 15 ms
Temps de reponse à la fermeture: 25 ms
Résistance
Valeur ohmique nominale de la bobine: 3150 ?
Endurance
Endurance électrique en nombre de cycles: 30000
Endurance mécanique nombre de manoeuvres: 1000000
Dimensions
Profondeur produit installé: 60 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 35,75 mm
Gestion des ampoules fluorescentes
charge max. de lampe fluorescente: 950 VA
Puissance Max. avec tubes fluo compensés parallèle: 810 VA
- compensées duo: 1990 VA
Gestion des ampoules incandescentes
P max. avec lampes à incandescence: 1900 W
Installation, montage
Couple de serrage: 1,2Nm
Connexion
Section de raccordement en câble souple: 1 / 6mm²
Section de raccordement en câble rigide: 1 / 10 mm²
Section de raccordement en câble rigide pour la commande: 1 à 10 mm²
Section de raccordement en câble souple pour la commande: 1 à 6 mm²
Type de connexion: cage à vis
Nombre de contacts: 3
Type de contact: 3F
Equipement
Commande manuelle: Non
Accessoriable: oui
Utilisation
commande sur place/manuelle: non
Standards
Directive européenne RoHs: conforme
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: 2
Classe de protection: classe II
Conditions d'utilisation
Température de stockage: -40 à 80 °C
Identification
Appareil de la famille: ESC
