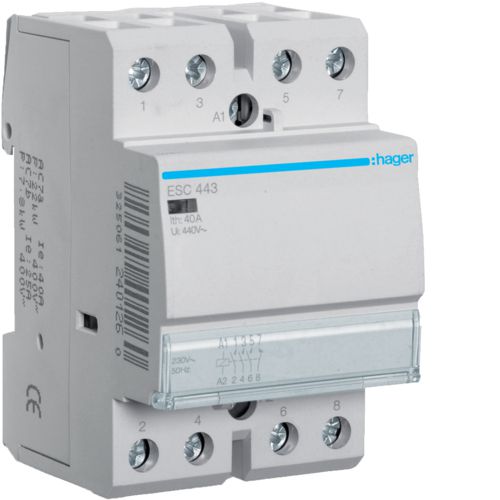

Caractéristiques techniques
Architecture
Type de commande: NA
Nombre de pôles: 4 P
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 400 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 440 V
Tension circuit de commande en CA: 230 V
Tension assignée de tenue aux chocs: 4 kV
Intensité du courant
Courant assigné d'emploi en AC7 catégorie A: 40 A
Courant assigné d'emploi en AC7 catégorie B: 25 A
Courant thermique en air libre: 40 A
Puissance
Consommation à l'appel: 60 W
Consommation de maintien: 7 W
Puissance d'emploi à 230V en AC7 en catégorie A: 7,3 kW
Puissance d'emploi à 230V en AC7 en catégorie B: 2,6 kW
Puissance d'emploi à 400V en AC7 en catégorie A: 22 kW
Puissance d'emploi à 400V en AC7 en catégorie B: 7,8 kW
Puissance dissipée totale sous IN: 11,8 W
Puissance dissipée par contact: 3,2 W
Puissance dissipée par la commande: 2,2 W
Déclenchement
Temps de réponse à l'ouverture: 20 ms
Temps de reponse à la fermeture: 25 ms
Résistance
Valeur ohmique nominale de la bobine: 730 ?
Endurance
Endurance électrique en nombre de cycles: 30000
Endurance mécanique nombre de manoeuvres: 1000000
Dimensions
Profondeur produit installé: 60 mm
Hauteur produit installé: 85 mm
Largeur produit installé: 54 mm
Gestion des ampoules fluorescentes
charge max. de lampe fluorescente: 1900 VA
Puissance Max. avec tubes fluo compensés parallèle: 1300 VA
- compensées duo: 3000 VA
Gestion des ampoules incandescentes
P max. avec lampes à incandescence: 4000 W
Installation, montage
Couple de serrage: Bobine: 2,5Nm, Puissance: 3,5Nm
Connexion
Section de raccordement en câble souple: 4 / 16mm²
Section de raccordement en câble rigide: 4 / 25mm²
Section de raccordement en câble rigide pour la commande: 1 à 10 mm²
Section de raccordement en câble souple pour la commande: 1 à 6 mm²
Type de connexion: cage à vis
Nombre de contacts: 4
Type de contact: 3F+1O
Equipement
Commande manuelle: Non
Accessoriable: oui
Utilisation
commande sur place/manuelle: non
Standards
Directive européenne RoHs: conforme
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: 2
Classe de protection: classe II
Conditions d'utilisation
Température de stockage: -40 à 80 °C
Identification
Appareil de la famille: ESC
