Interrupteurs-sectionneurs rotatifs composables de 20 à 100 A
- Composants permettant la réalisation ou le complément d'un interrupteur-sectionneur à partir d'un élément de base complété d'éléments additionnels (pôles, manettes, boîtiers et accessoires)
- Conformes à la norme IEC EN 60947-3
- Permettent de changer l'état (ouverture ou fermeture) des circuits dans lesquels ils sont insérés, et de remplir les fonctions de commande, coupure et sectionnement
Pôles additionnels
- Composants réversibles en vue d'une application sur panneau ou sur rail symétrique

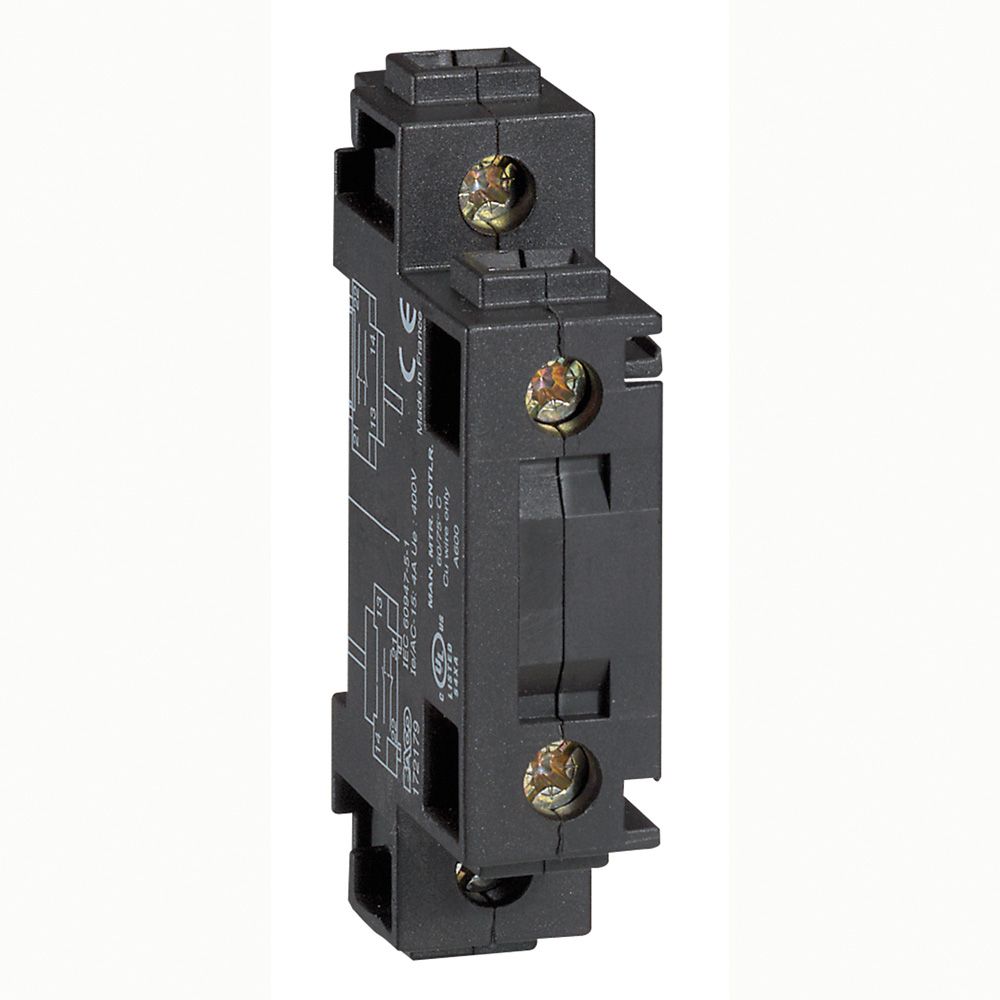

- Serrage des câbles par l'avant ou l'arrièreContact auxiliaire
- OF
Caractéristiques
Caractéristiques
Hauteur boite (mm)98
Largeur boite (mm)26
Profondeur boite (mm)83
Poids boite (g)52
Ean boite3245060227005
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)2900
Volume carton (dm3)15
Ean carton3414971806504
Emballage1 unité
Volume0.21 dm3
Poids52.00 g
Nombre de contacts en tant que contacts à ouverture1
Nombre de contacts en tant que contacts à fermeture1
Type de tension d'actionnementAC
Tension assignée (ue) (v)400
Courant de commutation assigné (a)4
Dispositif auxiliairecommutateur auxiliaire
Largeur de construction (te)17.5
Adapté à l'intensité de courant max. de l'unité de contact principale (a)4
