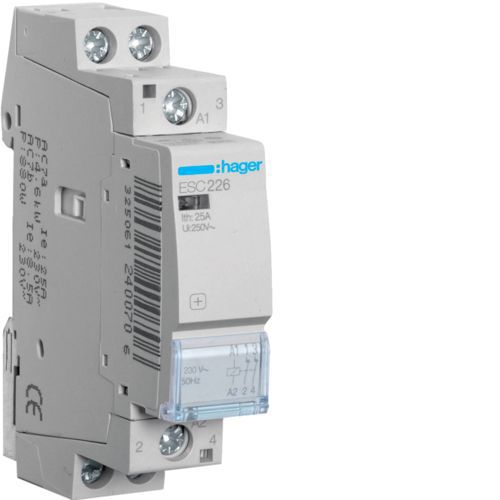

Architecture
Type de commande NA
Principales caractéristiques électriques
Tension assignée d'emploi Ue 230 V
Fréquence assignée 50 Hz
Tension
Tension assignée d'isolement 250 V
Tension circuit de commande en CC 0 V
Tension circuit de commande en CA 230 V
Tension assignée de tenue aux chocs 4 kV
Intensité du courant
Courant assigné d'emploi en AC7 catégorie A 25 A
Courant assigné d'emploi en AC7 catégorie B 8.5 A
Courant thermique en air libre 25 A
Dimensions
Profondeur produit installé 60 mm
Hauteur produit installé 83 mm
Largeur produit installé 17.85 mm
Puissance
Consommation à l'appel 10.7 VA
Consommation de maintien 2.9 VA
Puissance d'emploi à 230V en AC7 en catégorie A 4.6 kW
Puissance d'emploi à 230V en AC7 en catégorie B 880 W
Puissance dissipée totale sous IN 2.9 W
Puissance dissipée par contact 1.5 W
Puissance dissipée par la commande 2.9 W
Déclenchement
Temps de réponse à l'ouverture 15 ms
Temps de reponse à la fermeture 25 ms
Endurance
Endurance électrique en nombre de cycles 30000
Endurance mécanique nombre de manoeuvres 100000
Gestion des ampoules fluorescentes
charge max. de lampe fluorescente 950 VA
Puissance Max. avec tubes fluo compensés parallèle 810 VA
Lampes fluorescentes compensées duo 1990 VA
Gestion des ampoules incandescentes
P max. avec lampes à incandescence 1900 W
Installation, montage
Couple de serrage 1,2Nm
Connexion
Section de raccordement en câble souple 1 ; 6mm²
Section de raccordement en câble rigide 1 ; 10 mm²
Section de raccordement en câble rigide pour la commande 1/10 mm²
Section de raccordement en câble souple pour la commande 1/6 mm²
Type de connexion cage à vis
Type de contact 2O
Equipement
Accessoriable
Yes
Utilisation
commande sur place/manuelle Non
Standards
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP 2
Conditions d'utilisation
Température de stockage -40/80 °C
