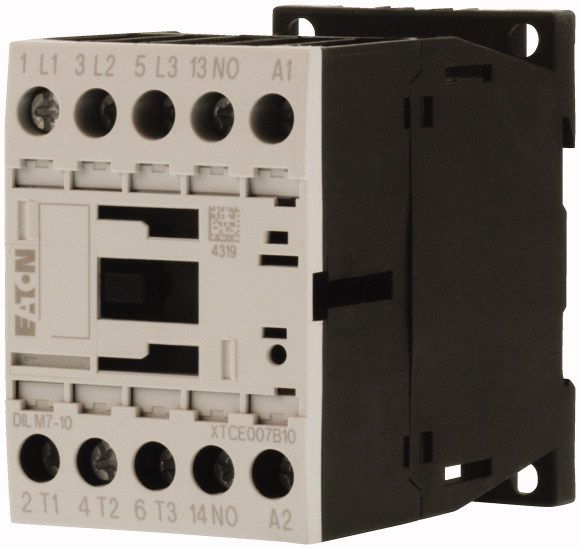

Gamme: Contacteurs
Application: Contacteur de puissance pour moteurs
Autres appareils de la gamme: Contacteurs de puissance jusqu'à 170 A, tripolaires
Catégorie d'emploi:
AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
AC-3/AC-3e : Moteurs à cage : démarrage, coupure des moteurs lancés
AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)
Remarque: Compatible également avec les moteurs de classe d'efficacité IE3.
Raccordement: Bornes à vis
Nombre de pôles: 3
Courant assigné d’emploi
AC-3 Remarque :
À la température ambiante maximale autorisée (circuit ouvert)
Également testé conformément à la norme AC-3e.
AC-3 380 V 400 V [Ie]: 7 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C [Ith =Ie]: 22 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz sous enveloppe [Ith ]: 18 A
AC-1 Courant thermique conventionnel 1 pôle nu [Ith ]: 50 A
AC-1 Courant thermique conventionnel 1 pôle sous enveloppe [Ith ]: 45 A
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz :
AC-3 220 V 230 V [P]: 2.2 kW
AC-3 380 V 400 V [P]: 3 kW
AC-3 660 V 690 V [P]: 3.5 kW
AC-4 220 V 230 V [P]: 1 kW
AC-4 380 V 400 V [P]: 2.2 kW
AC-4 660 V 690 V [P]: 2.9 kW
Nombre de contacts :
F = contact à fermeture: 1 F
Remarques:
Contacts selon EN 50012.
module de protection à varistance intégré
Combinable avec contacts auxiliaires:
DILM32-XHI…
DILA-XHI(V)…
Tension de commande: 24 V DC
Type de courant AC/DC: avec bobine à courant continu
Connexion à SmartWire-DT:
oui
en combinaison avec le module contacteur DIL-SWD SmartWire DT
Taille: 1
CARACTÉRISTIQUES TECHNIQUES :
Généralités :
Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA
Fréquence de manœuvres mécanique bobine à DC [manœuvres/h]: 9000
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante Appareil nu: -25 - +60 °C
Température ambiante Appareil sous enveloppe: - 25 - 40 °C
Température ambiante Stockage: - 40 - 80 °C
Degré de protection: IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Altitude d’installation: max. 2000 m
Poids bobine à DC: 0.296 kg
Raccordement par borne à vis Sections raccordables, conducteurs principaux Conducteur à âme massive:
1 x (0,75 - 4)
2 x (0,75 - 2,5) mm2
Raccordement par borne à vis Sections raccordables, conducteurs principaux Conducteur souple avec embout:
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Raccordement par borne à vis Sections raccordables, conducteurs principaux âme massive ou multibrins: simple 18 - 10, double 18 - 14 AWG
Raccordement par borne à vis Sections raccordables, conducteurs principaux Longueur à dénuder: 10 mm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Vis de raccordement: M3,5
Raccordement par borne à vis Sections raccordables, conducteurs principaux Couple de serrage: 1,2 Nm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis Pozidriv: 2 taille
Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis pour vis à fente:
0.8 x 5.5
1 x 6 mm
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Conducteur à âme massive:
1 x (0,75 - 4)
2 x (0,75 - 2,5) mm2
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Conducteur souple avec embout:
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires âme massive ou multibrins: 18 - 14 AWG
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Longueur à dénuder: 10 mm
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Vis de raccordement: M3,5
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Couple de serrage: 1,2 Nm
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Outil Tournevis Pozidriv: 2 taille
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Outil Tournevis pour vis à fente:
0,8 x 5,5
1 x 6 mm
Circuits principaux :
Tension assignée de tenue aux chocs [Uimp]: 8000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'isolement [Ui]: 690 V AC
Tension assignée d'emploi [Ue]: 690 V AC
Séparation sûre selon EN 61140 entre bobine et contacts: 400 V AC
Séparation sûre selon EN 61140 entre les contacts: 400 V AC
Pouvoir de fermeture (cos ϕ selon IEC/EN 60947) [jusqu'à 525 V]: 112 A
Pouvoir de coupure 220 V 230 V: 70 A
Pouvoir de coupure 380 V 400 V: 70 A
Pouvoir de coupure 500 V: 50 A
Pouvoir de coupure 660 V 690 V: 40 A
