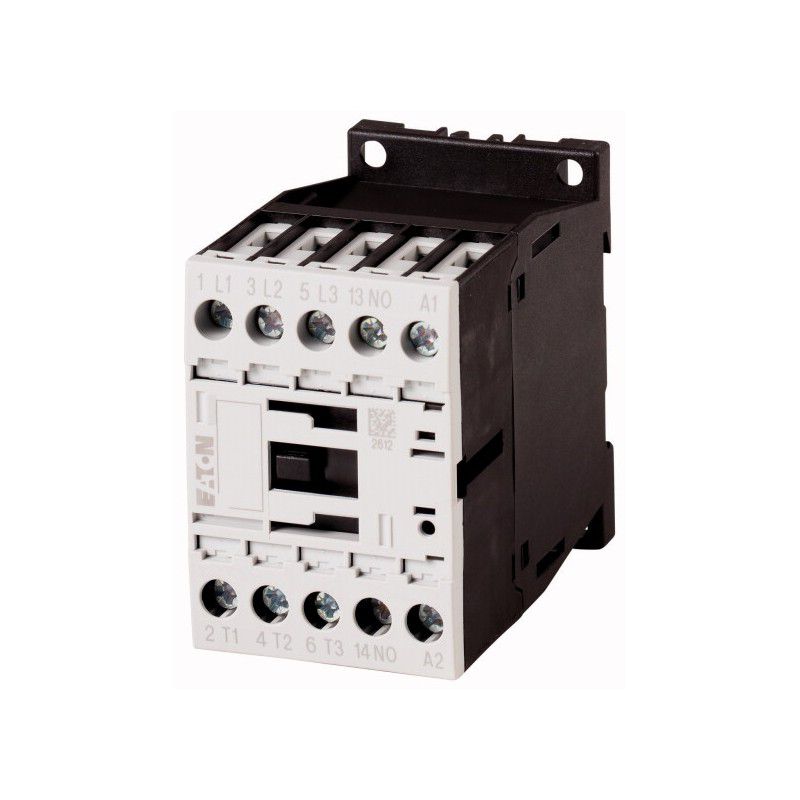

Gamme: Contacteurs
Application: Contacteur de puissance pour moteurs
Autres appareils de la gamme: Contacteurs de puissance jusqu'à 170 A, tripolaires
Catégorie d'emploi:
AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
AC-3 : moteurs à cage (démarrage, coupure des moteurs lancés)
AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)
Remarque: Non compatible avec les moteurs de classe d'efficacité IE3.
Raccordement: Bornes à vis
Nombre de pôles: 3
Courant assigné d’emploi
AC-3 380 V 400 V [Ie]: 15.5 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C [Ith=Ie]: 22 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz sous enveloppe [Ith]: 18 A
AC-1 Courant thermique conventionnel 1 pôle nu [Ith]: 50 A
AC-1 Courant thermique conventionnel 1 pôle sous enveloppe [Ith]: 45 A
Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz
AC-3 220 V 230 V [P]: 4 kW
AC-3 380 V 400 V [P]: 7.5 kW
AC-3 660 V 690 V [P]: 7 kW
AC-4 220 V 230 V [P]: 2 kW
AC-4 380 V 400 V [P]: 3 kW
AC-4 660 V 690 V [P]: 4.4 kW
Nombre de contacts
F = contact à fermeture: 1 F
Tension de commande: 230 V 50 Hz, 240 V 60 Hz
Type de courant AC/DC: avec bobine à courant alternatif
Connexion à SmartWire-DT: non
Taille: 1
Caractéristiques techniques:
Généralités
Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA
Fréquence de manœuvres mécanique Avec bobine AC [manœuvres/h]: 5000
Résistance climatique:
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante Appareil nu: -25 - +60 °C
Température ambiante Appareil sous enveloppe: - 25 - 40 °C
Température ambiante Stockage: - 40 - 80 °C
Tenue aux chocs (IEC/EN 60068-2-27) Onde demi-sinusoïdale 10 ms Contacts principaux Contact F: 10 g
Tenue aux chocs (IEC/EN 60068-2-27) Onde demi-sinusoïdale 10 ms Contacts auxiliaires Contact F: 7 g
Tenue aux chocs (IEC/EN 60068-2-27) Onde demi-sinusoïdale 10 ms Contacts auxiliaires Contact O: 5 g
Tenue aux chocs (CEI/EN 60068-2-27) en cas de montage sur établi Onde demi-sinusoïdale 10 ms Contacts principaux Contact F: 5.7 g
Tenue aux chocs (CEI/EN 60068-2-27) en cas de montage sur établi Onde demi-sinusoïdale 10 ms Contacts auxiliaires Contact F: 3.4 g
Tenue aux chocs (CEI/EN 60068-2-27) en cas de montage sur établi Onde demi-sinusoïdale 10 ms Contacts auxiliaires Contact à ouverture: 3.4 g
Degré de protection: IP20
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Altitude d’installation: max. 2000 m
Poids bobine à AC: 0.24 kg
Raccordement par borne à vis
Sections raccordables, conducteurs principaux
âme massive ou multibrins:
simple 18 - 10, double 18 - 14 AWG
Raccordement par borne à vis Sections raccordables, conducteurs principaux Longueur à dénuder: 10 mm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Vis de raccordement: M3,5
Raccordement par borne à vis Sections raccordables, conducteurs principaux Couple de serrage: 1.2 Nm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis Pozidriv: 2 taille
Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis pour vis à fente:
0.8 x 5.5
1 x 6 mm
Circuits principaux :
Tension assignée de tenue aux chocs [Uimp]: 8000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'isolement [Ui]: 690 V AC
Tension assignée d'emploi [Ue]: 690 V AC
Séparation sûre selon EN 61140entre bobine et contacts: 400 V AC
Séparation sûre selon EN 61140entre les contacts: 400 V AC
Pouvoir de fermeture (cos ϕ selon IEC/EN 60947) [jusqu'à 525 V]: 155 A
Pouvoir de coupure220 V 230 V: 124 A
Pouvoir de coupure380 V 400 V: 124 A
Pouvoir de coupure500 V: 100 A
Pouvoir de coupure660 V 690 V: 70 A
