Convertisseur de fréquence, Identificateur de type: DC1, Tension assignée d'emploi: Ue = 230 V AC, monophasé, 240 V AC, monophasé, Tension de sortie sous Ue: U2 = 230 V AC, triphasé, 240 V AC, triphasé, Tension réseau (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Courant assigné d'emploi pour une surcharge de 150 %: Ie = 2.3 A, Remarque: Courant assigné d'emploi à une fréquence de commutation de 16 kHz et une température ambiante +50 °C, Remarque: Cycle de surcharge pour 60 s toutes les 600 s, Puissance moteur correspondante Remarque: Pour moteurs asynchrones triphasés tétrapolaires standards, à refroidissement interne et en surface (1500 tr/min) -1 à 50 Hz et 1800 -1 à 60 Hz, Cycle de surcharge pour 60 s toutes les 600 s, sous 230 V, 50 Hz, Puissance moteur correspondante 150 % Surcharge: P = 0.37 kW, 150 % Surcharge: IM = 2 A, Puissance moteur correspondante Remarque: sous 220 - 240 V, 60 Hz, Puissance moteur correspondante 150 % Surcharge: P = 0.5 HP, Puissance moteur correspondante 150 % Surcharge: IM = 2.2 A, Degré de protection: IP20/NEMA 0, Interface/bus de terrain (intégrés): OP-Bus (RS485)/Modbus RTU, CANopen®, Module de couplage pour bus de terrain (option): SmartWire-DT, Equipement: Filtre d'antiparasitage, Afficheur lumineux 7 segments, Taille: FS1, Conformité aux normes: Conformité aux normes, généralités : IEC/EN 61800-2, Conformité aux normes CEM : IEC/EN 61800-3, Conformité aux normes de sécurité : IEC/EN 61800-5-1

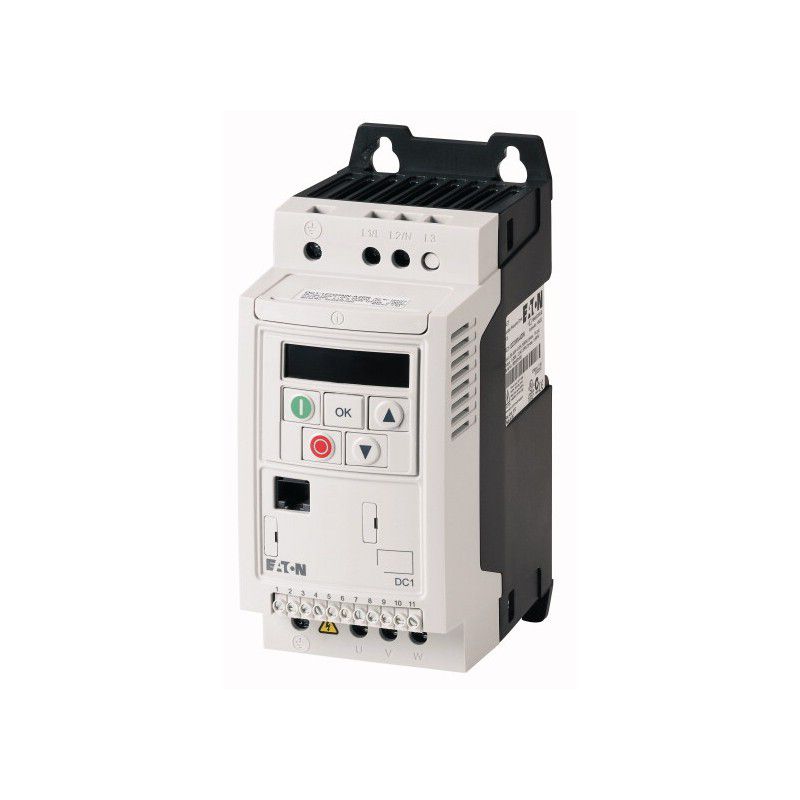

Gamme: Convertisseur de fréquence
Identificateur de type: DC1
Tension assignée d'emploi [Ue]:
230 V AC, monophasé
240 V AC, monophasé
Tension de sortie sous Ue[U2]:
230 V AC, triphasé
240 V AC, triphasé
Tension réseau (50/60Hz) [ULN]: 200 (-10%) - 240 (+10%) V
Courant assigné d'emploi :
pour une surcharge de 150 % [Ie]: 2.3 A
Remarque: Courant assigné d'emploi à une fréquence de commutation de 8 kHz et une température ambiante +50 °C
Puissance moteur correspondante :
Remarque:
Pour moteurs asynchrones triphasés tétrapolaires standards, à refroidissement interne et en surface (1500 tr/min)
à 50 Hz et 1800
à 60 Hz
Remarque: Cycle de surcharge pour 60 s toutes les 600 s
Remarque:
sous 230 V, 50 Hz:
150 % Surcharge [P]
0.37 kW
150 % Surcharge [IM]
2 A
Remarque:
sous 220 - 240 V, 60 Hz:
150 % Surcharge [P]
0.5 HP
150 % Surcharge [IM]
2.2 A
Degré de protection: IP20/NEMA0
Interface/bus de terrain (intégrés): OP-Bus (RS485)/Modbus RTU, CANopen®
Module de couplage pour bus de terrain (option): SmartWire-DT
Equipement:
Filtre d'antiparasitage
Afficheur lumineux 7 segments
Protection à l'aide d'une platine supplémentaire
Paramétrage:
Clavier
Fieldbus
drivesConnect
drivesConnect mobile (application)
Taille: FS1
Connexion à SmartWire-DT:
oui
en combinaison avec le module DX-NET-SWD3 SmartWire DT
