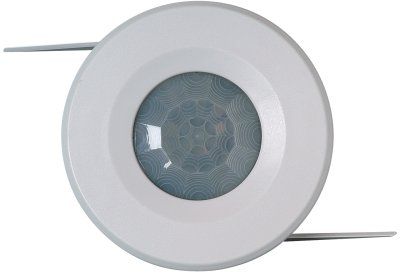

• Les mouvements effectués dans la pièce sont détectés par le détecteur optique (rayonnement infrarouge) qui envoie des impulsions électriques (0-1) vers le module principal pour traitement de l'information. • Le détecteur optique est composé : - d'une lentille de Fresnel, - de capteur pyroélectriques. • Possède une LED, témoin de visualisation des détections.
Mise en œuvre • Relié au système par 2 fils uniquement, section 1.5 ou 2.5 mm2. • Nombre maximum de Capteurs Optic Mod par module principal Pilot Mod : 8. • Les détecteurs se fixent dans le faux-plafond dans un trou de diamètre 62 à 70 mm. • Emplacement des détecteurs : - Utilisation Présence : Zone de détection = zone située à 1 m des parois, 4 m x 4 m, Hauteur max. installation position plafond : 3,5 m, Hauteur max. installation position murale : environ 2,5 m. - Utilisation Agito : Distance optimale entre 2 détecteurs : 2,4 à 4,2 m, Zone de détection = zone située à 1 m des parois, Hauteur max installation position plafond : 3,5 m.
Domaine d'application • Système VMT Mod. • Application monozone et multizone. • Avec détections Agito ou Présence.
Conformité(s) • Avis technique Ventilation Modulée Tertiaire : N°14/16-2185. • Eligible au CEE : fiche opération n° BAT-TH-125 et 126.
