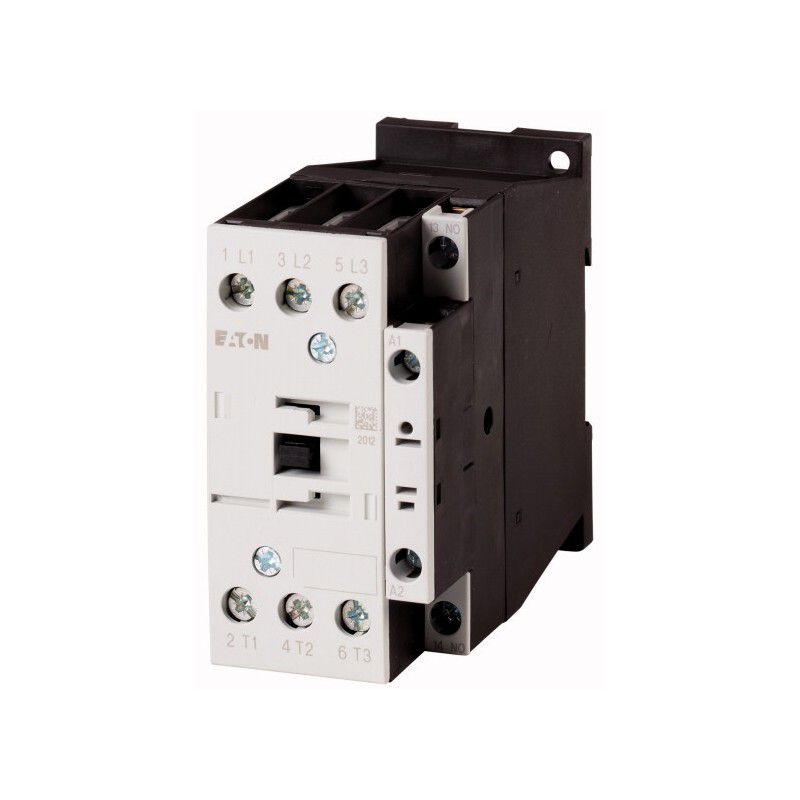

DILM17-10 Contacteur de puissance, 3p+1F, 7.5kW/400V/AC3 (277004)

Gamme: Contacteurs
Application: Contacteur de puissance pour moteurs
Autres appareils de la gamme: Contacteurs de puissance jusqu'à 170 A, tripolaires

Catégorie d'emploi:

AC-1 : Charges non inductives ou faiblement inductives, fours à résistances
AC-3/AC-3e : Moteurs à cage : démarrage, coupure des moteurs lancés
AC-4 : moteurs à cage (démarrage, freinage par contre-courant, inversion de marche, marche par à-coups)

Remarque:

Compatible également avec les moteurs de classe d'efficacité IE3.
Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage.

Raccordement: Bornes à vis
Nombre de pôles: 3
Courant assigné d’emploi: AC-3

Remarque:

À la température ambiante maximale autorisée (circuit ouvert)
Également testé conformément à la norme AC-3e.

AC-3 80 V 400 V [Ie]: A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C [Ith=Ie]: 40 A
AC-1 Courant thermique conventionnel, 3 pole, 50 - 60 Hz sous enveloppe [Ith]: 32 A
AC-1 Courant thermique conventionnel 1 pôle nu [Ith]: 88 A
AC-1 Courant thermique conventionnel 1 pôle sous enveloppe [Ith]: 80 A

Puissance assignée d'emploi max. moteurs triphasés 50 - 60 Hz

AC-3 220 V 230 V [P]: 5 kW
AC-3 380 V 400 V [P]: 7.5 kW
AC-3 660 V 690 V [P]: 11 kW
AC-4 220 V 230 V [P]: 2.5 kW
AC-4 380 V 400 V [P]: 4.5 kW
AC-4 660 V 690 V [P]: 6.5 kW

Nombre de contacts :

F = contact à fermeture: 1 F

Remarques: Contacts selon EN 50012.

Combinable avec contacts auxiliaires:

DILM32-XHI…
DILA-XHI(V)…
DILM32-XHI11-S

Tension de commande: 230 V 50 Hz, 240 V 60 Hz
Type de courant AC/DC: avec bobine à courant alternatif
Connexion à SmartWire-DT: non
Taille: 2

Caractéristiques techniques:

Généralités:

Conformité aux normes: IEC/EN 60947, VDE 0660, UL, CSA

Fréquence de manœuvres mécanique Avec bobine AC [manœuvres/h]: 5000

Résistance climatique:

Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30

Degré de protection: IP00
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Altitude d’installation: max. 2000 m
Poids bobine à AC: 0.428 kg

Raccordement par borne à vis Sections raccordables, conducteurs principaux âme massive ou multibrins: simple 18 - 6, double 18 - 8 AWG
Raccordement par borne à vis Sections raccordables, conducteurs principaux Longueur à dénuder: 10 mm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Vis de raccordement: M5
Raccordement par borne à vis Sections raccordables, conducteurs principaux Couple de serrage: 3,2 Nm
Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis Pozidriv: 2 taille

Raccordement par borne à vis Sections raccordables, conducteurs principaux Outil Tournevis pour vis à fente:

0.8 x 5.5
1 x 6 mm

Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Conducteur à âme massive:

1 x (0,75 - 4)
2 x (0,75 - 2,5) mm

Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Conducteur souple avec embout:

1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm

Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires âme massive ou multibrins: 18 - 14 AWG
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Longueur à dénuder: 10 mm
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Vis de raccordement: M3.5
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Couple de serrage: 1.2 Nm
Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Outil Tournevis Pozidriv: 2 taille

Raccordement par borne à vis Sections raccordables, conducteurs auxiliaires Outil Tournevis pour vis à fente:

0.8 x 5.5
1 x 6 mm

Circuits principaux :

Tension assignée de tenue aux chocs [Uimp]: 8000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'isolement [Ui]: 690 V AC
Tension assignée d'emploi [Ue]: 690 V AC
Séparation sûre selon EN 61140 entre bobine et contacts: 440 V AC
Séparation sûre selon EN 61140 entre les contacts: 440 V AC
Pouvoir de fermeture (cos ϕ selon IEC/EN 60947) [jusqu'à 525 V]: 238 A
Pouvoir de coupure 220 V 230 V: 170 A
Pouvoir de coupure 380 V 400 V: 170 A
Pouvoir de coupure 500 V: 170 A
Pouvoir de coupure 660 V 690 V: 120 A

Tension alternative :

AC-1 Courant assigné d’emploi Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 40 °C [Ith=Ie]: 40 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 50 °C [Ith=Ie]: 38 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 55 °C [Ith=Ie]: 37 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel, 3 pole, 50 - 60 Hz nu à 60 °C [Ith=Ie]: 35 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel, 3 pole, 50 - 60 Hz sous enveloppe [Ith]: 32 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel 1 pôle nu [Ith]: 88 A
AC-1 Courant assigné d’emploi Courant thermique conventionnel 1 pôle sous enveloppe [Ith]: 80 A
