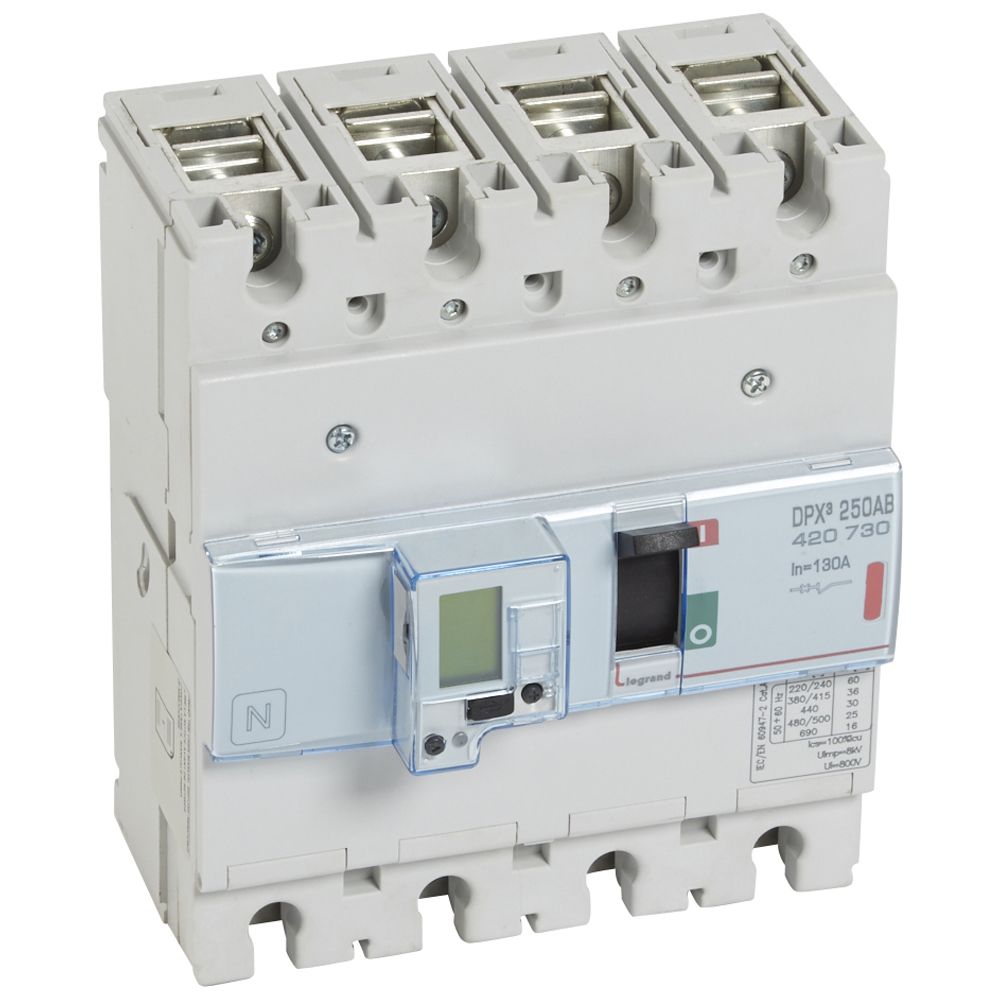

Disj branchement DPX³ 250 AB version ERDF - 130 A - 4P (420730)

DPX³-AB - disjoncteurs de branchement version ERDF de 90 à 400 A
- S'installent en aval d'un DPX-IS pour branchement à puissance contrôlée de 36 à 250 kVA
- Commande frontale
- Appareils pré-étalonnés
- Réglages thermiques plombables
- 36000 A de pouvoir de coupure
- Cache-bornes plombables (à commander séparément)
- Bornes à cage livrées avec l'appareil
- Conformes à la norme NF IEC 60947-2
DPX³ 250 AB130 A
- Réglages thermiques 60 à 130 A
- Magnétique bas réglé en usine à 600 A
- 4P :

• Caractéristiques
• Hauteur carton (mm) 125
• Largeur carton (mm) 170
• Profondeur carton (mm) 220
• Poids carton (g) 2589
• Volume carton (dm3) 5
• Ean carton 3245064207300
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 4.68 dm3
• Poids 2589.00 g
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 130
• Nombre de contacts auxiliaires à deux directions 1
• Nombre de contacts auxiliaires à ouverture 1
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 600-600
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 36
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 60-130
• Plage de réglage du déclencheur de court-circuit non retardé (a) 600-600
