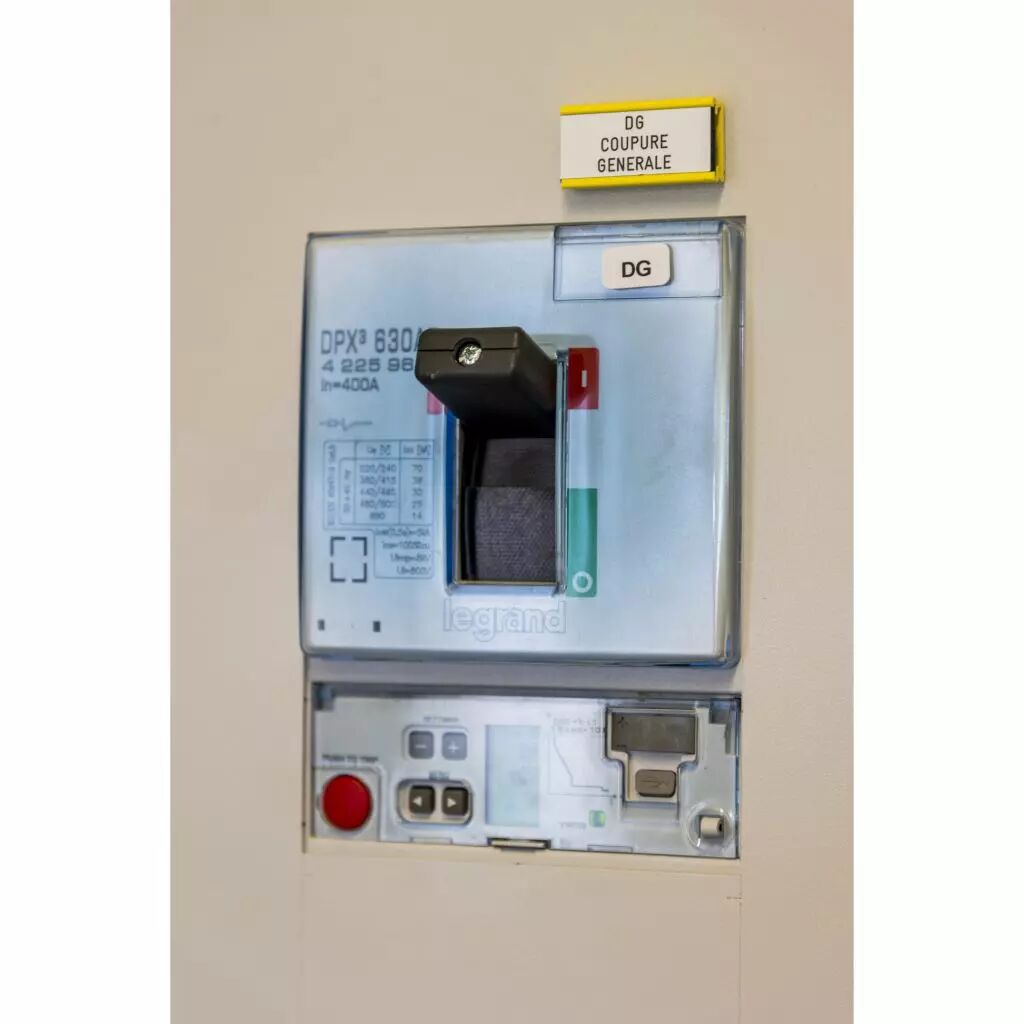

Disj branchement version ERDF DPX³ 400 AB - 400 A - sans mesure intégrée (422596)

DPX³-AB - disjoncteurs de branchement version ERDF de 90 à 400 A
- S'installent en aval d'un DPX-IS pour branchement à puissance contrôlée de 36 à 250 kVA
- Commande frontale
- Appareils pré-étalonnés
- Réglages thermiques plombables
- 36000 A de pouvoir de coupure
- Cache-bornes plombables (à commander séparément)
- Bornes à cage livrées avec l'appareil
- Conformes à la norme NF IEC 60947-2
DPX³ 400 AB
- Reçoivent les blocs différentiels DPX³ 630400 A
- Déclencheurs électroniques S2, réglables de 260 à 400 A
- Sans mesure intégrée
- 4P :

• Caractéristiques
• Hauteur carton (mm) 175
• Largeur carton (mm) 200
• Profondeur carton (mm) 275
• Poids carton (g) 7769
• Volume carton (dm3) 10
• Ean carton 3414970605245
• Indice de protection (ip) IP30
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 400
• Nombre de contacts auxiliaires à deux directions 2
• Nombre de contacts auxiliaires à ouverture 2
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 390-4000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 36
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 260-400
• Plage de réglage du déclencheur de court-circuit non retardé (a) 5000-5000
