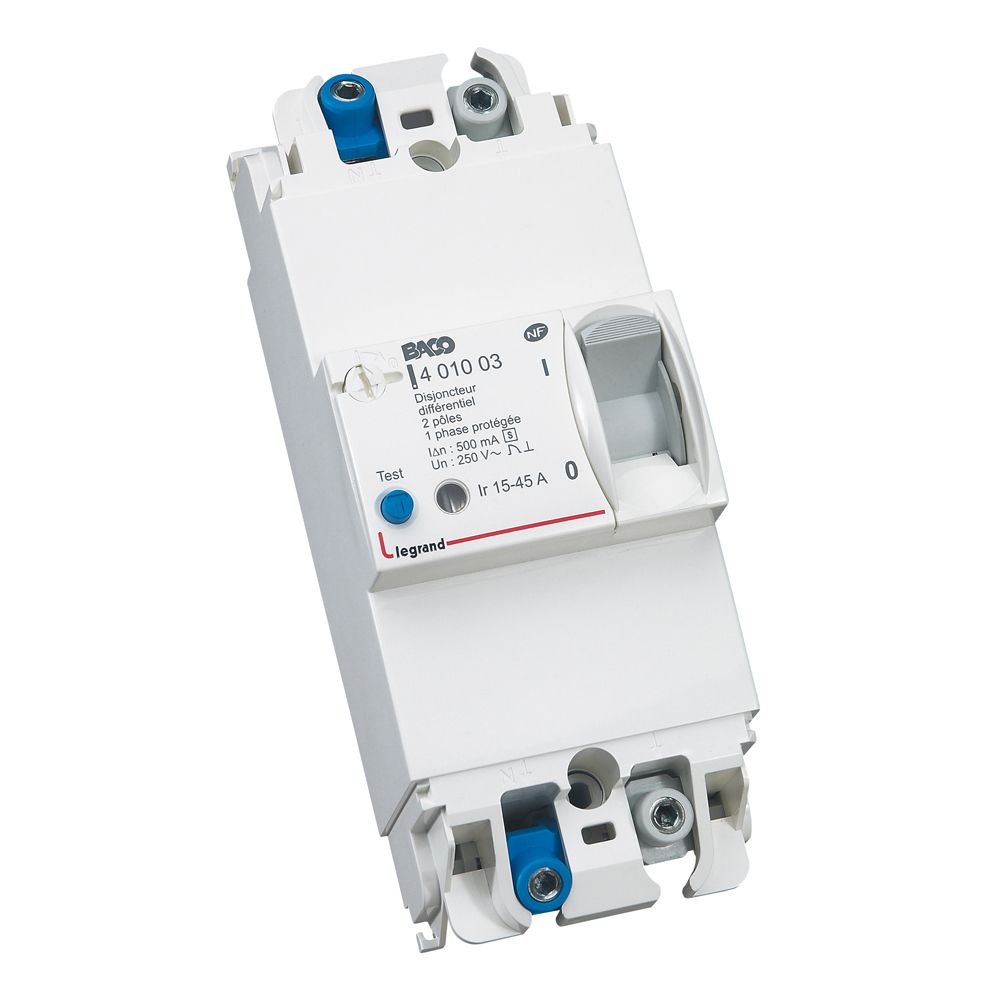

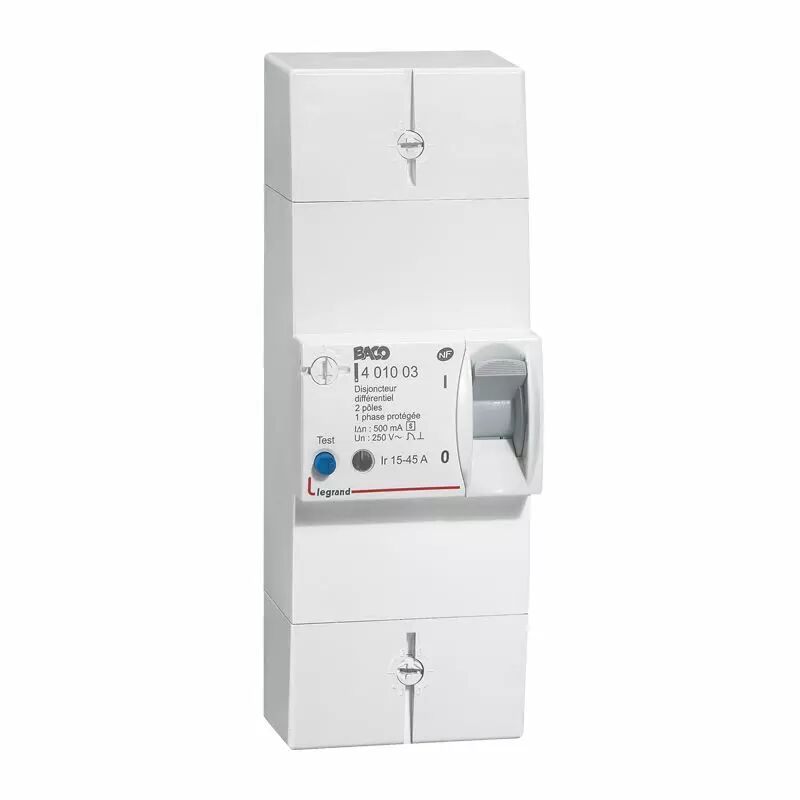

Disj de branchement ERDF - BACO - diff 500 mA - sélectif - 2P - 45 A (401003)

Disjoncteurs de branchement ERDF - bipolaires et tétrapolaires
- Disjoncteurs d'abonné Basse Tension BACO pour tarif à puissance limitée (tarif bleu) de 3 à 36 kVA
- Coupent et sectionnent l'ensemble de l'installation. Protègent contre les surcharges et les courts-circuits
- Disposent d'un réglage de calibre pour limiter la puissance au contrat EDF souscrit
- Assurent la protection des personnes contre les contacts indirects et préviennent des risques d'incendie en surveillant le niveau d'isolement (version différentielle)
- Le différentiel sélectif, permet une sélectivité totale avec les dispositifs différentiels 30 mA en aval (NF C 15-100), et renforce l'immunité aux pertubations résultant de phénomènes atmosphériques ou autres (déclenchements intempestifs)
- Plombables
- Bornes de raccordement inclinables de 10° à 30° pour câbler ou décâbler le produit par l'avant
- Cadenassage de la manette pour empêcher le réarmement de l'appareil pendant une intervention de maintenance
- Agréés NF C 62-411 (appareils différentiels). Agréés NF C 62-412 (appareils non différentiels)
Disjoncteurs bipolaires
- 250 V~Différentiels 500 mA sélectifs
- Intensité nominale : 45 A A
- I réglable : 15/30/45 A
- N° Nomenclature EDF : 69 30 061

• Caractéristiques
• Calibre/courant nominal assigné (in) (a) 45
• Hauteur boite (mm) 74
• Largeur boite (mm) 78
• Profondeur boite (mm) 202
• Poids boite (g) 529
• Volume boite (dm3) 1
• Ean boite 3414970310941
• Hauteur carton (mm) 216
• Largeur carton (mm) 165
• Profondeur carton (mm) 385
• Poids carton (g) 5466
• Volume carton (dm3) 14
• Ean carton 3414970310958
• Indice de protection (ip) IP40
• Profondeur d'encastrement (mm) 51
• Type de tension AC
• Tension assignée (ue) (v) 250
• Largeur en nombre de modules 4
• Section de raccordement cable souple (mm²) 42370
• Nombre de pôles protégés 1
• Section de raccordement cable rigide (mm²) 45658
• Nombre de pôles (total) 2
• Degré de pollution 2
• Pouvoir de coupure nominal selon en 61009-1 (icn) (ka) 2
• Pouvoir de coupure assigné selon en 61009 (ka) 2
• Type de courant différentiel CA
• Sensibilité / courant de défaut nominal (i?n) (a) 0.5
• Tenue au courant de choc (ka) 5
• Fréquence 50 Hz
• Tension d'isolement assignée (ui) (v) 4000
• Intensité nominale 45 A
• I réglable 15/30/45 A
• N° nomenclature enedis 69 30 061
