Disjoncteurs de branchement ERDF - bipolaires et tétrapolaires
- Disjoncteurs d'abonné Basse Tension BACO pour tarif à puissance limitée (tarif bleu) de 3 à 36 kVA
- Coupent et sectionnent l'ensemble de l'installation. Protègent contre les surcharges et les courts-circuits
- Disposent d'un réglage de calibre pour limiter la puissance au contrat EDF souscrit
- Assurent la protection des personnes contre les contacts indirects et préviennent des risques d'incendie en surveillant le niveau d'isolement (version différentielle)
- Le différentiel sélectif, permet une sélectivité totale avec les dispositifs différentiels 30 mA en aval (NF C 15-100), et renforce l'immunité aux pertubations résultant de phénomènes atmosphériques ou autres (déclenchements intempestifs)
- Plombables
- Bornes de raccordement inclinables de 10° à 30° pour câbler ou décâbler le produit par l'avant
- Cadenassage de la manette pour empêcher le réarmement de l'appareil pendant une intervention de maintenance
- Agréés NF C 62-411 (appareils différentiels). Agréés NF C 62-412 (appareils non différentiels)

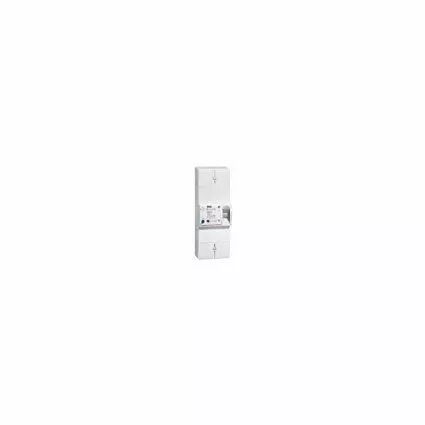

Disjoncteurs bipolaires
- 250 V~Non différentiels
- Intensité nominale : 90 A A
- I réglable : 60/75/90 A
- N° Nomenclature EDF : 69 31 015
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)90
Fréquence (hz)50-60
Hauteur boite (mm)74
Largeur boite (mm)78
Profondeur boite (mm)202
Poids boite (g)550
Volume boite (dm3)1
Ean boite3414970311047
Hauteur carton (mm)216
Largeur carton (mm)165
Profondeur carton (mm)385
Poids carton (g)5659
Volume carton (dm3)14
Ean carton3414970311054
Indice de protection (ip)IP20
Profondeur d'encastrement (mm)51
Type de tensionAC
Tension assignée (ue) (v)230
Largeur en nombre de modules4
Section de raccordement cable souple (mm²)42370
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)45658
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)4000
Intensité nominale90 A
I réglable60/75/90 A
Température ambiante en fonctionnement (°c)-75
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)2.4
