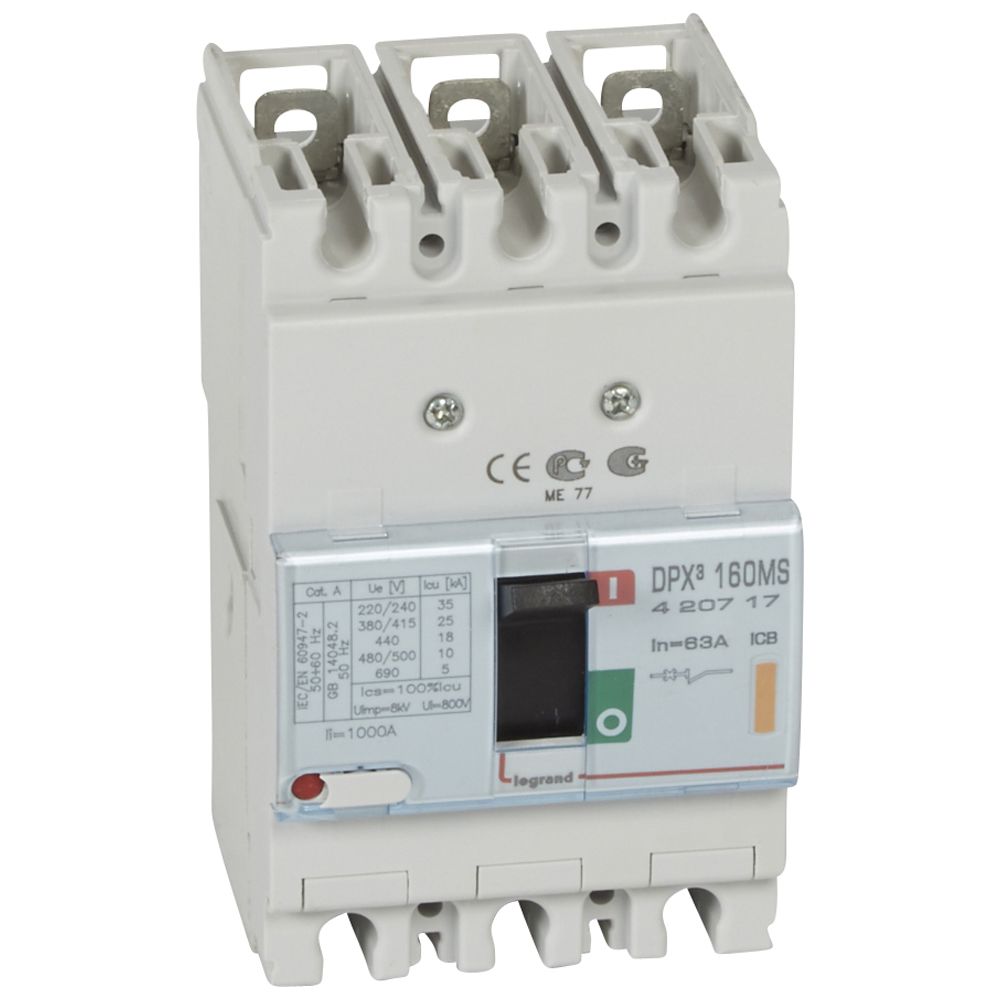

Disj puissance DPX³ 160 - magnétique seul - 25 kA - 3P - 63 A (420717)

DPX³ magnétique seul - disjoncteurs pour la protection des moteurs jusqu'à 400 A
- Assurent la coupure, la commande, le sectionnement et la protection des moteurs triphasés
- Conformes à la norme NF IEC 60947-2
DPX³ 160
- Magnétique fixe
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Livrés avec bornes à cage, raccordement 70 mm² maxi en câble souple et jusqu'à 95 mm² avec accessoire
- Reçoivent les auxiliairesPouvoir de coupure Icu 25 kA (400 V~)
- In : 63 A

• Caractéristiques
• Hauteur carton (mm) 84
• Largeur carton (mm) 120
• Profondeur carton (mm) 180
• Poids carton (g) 1197
• Volume carton (dm3) 2
• Ean carton 3245064207171
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 1.81 dm3
• Poids 1197.00 g
• Nombre de pôles 3
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 63
• Nombre de contacts auxiliaires à deux directions 1
• Nombre de contacts auxiliaires à ouverture 1
• In 63 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 630-630
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 25
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 0-0
• Plage de réglage du déclencheur de court-circuit non retardé (a) 630-630
