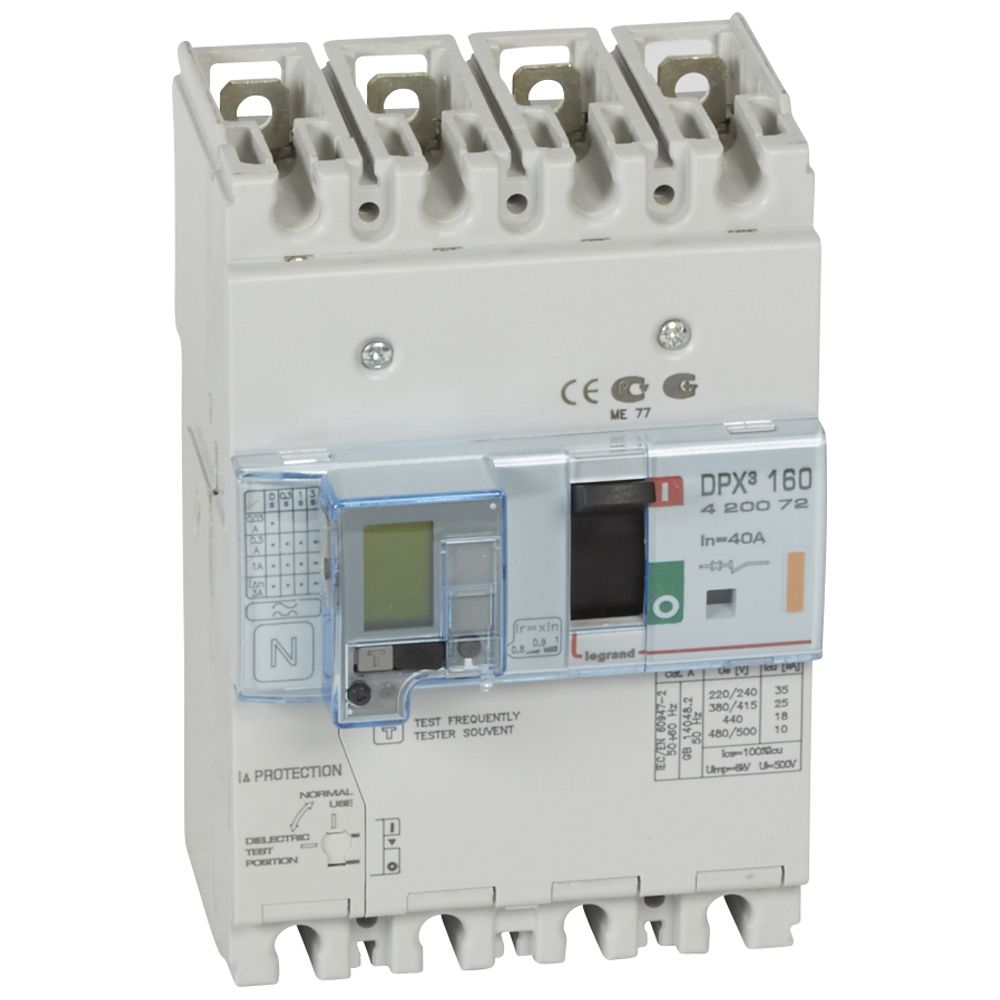

DPX³ 160 magnétothermiques différentiels - disjoncteurs de puissance de 16 à 160 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec bornes à cage, raccordement 70 mm² maxi (en câble souple) et jusqu'à 120 mm² (en câble rigide) avec accessoire
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs magnétothermiques différentiels
- Thermique réglable de 0,8 à 1 In
- Magnétique fixe : 400 A de 16 à 40 A, 10 In de 63 à 160 A
- Différentiel électronique intégré avec affichage LCD
- Sensiblilté réglable : 0,03 - 0,3 - 1 - 3 A
- Déclenchement réglable : 0 - 0,3 - 1 - 3 s (0 s uniquement avec sensibilité 0,03 A)Pouvoir de coupure Icu 25 kA (400 V~)
- 4P :
- In : 40 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)115
Largeur carton (mm)120
Profondeur carton (mm)205
Poids carton (g)1634
Volume carton (dm3)3
Ean carton3245064200721
Indice de protection (ip)IP30
Emballage1 unité
Volume2.83 dm3
Poids1634.00 g
Nombre de pôles4
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)40
Nombre de contacts auxiliaires à deux directions1
Nombre de contacts auxiliaires à ouverture1
In40 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)400-400
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)25
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)32-40
Plage de réglage du déclencheur de court-circuit non retardé (a)400-400
Sensibilité réglable0,03 - 0,3 - 1 - 3 A
Déclenchement réglable0 - 0,3 - 1 - 3 s (0 s uniquement avec sensibilité 0,03 A)
Magnétique fixe400 A de 16 à 40 A, 10 In de 63 à 160 A
