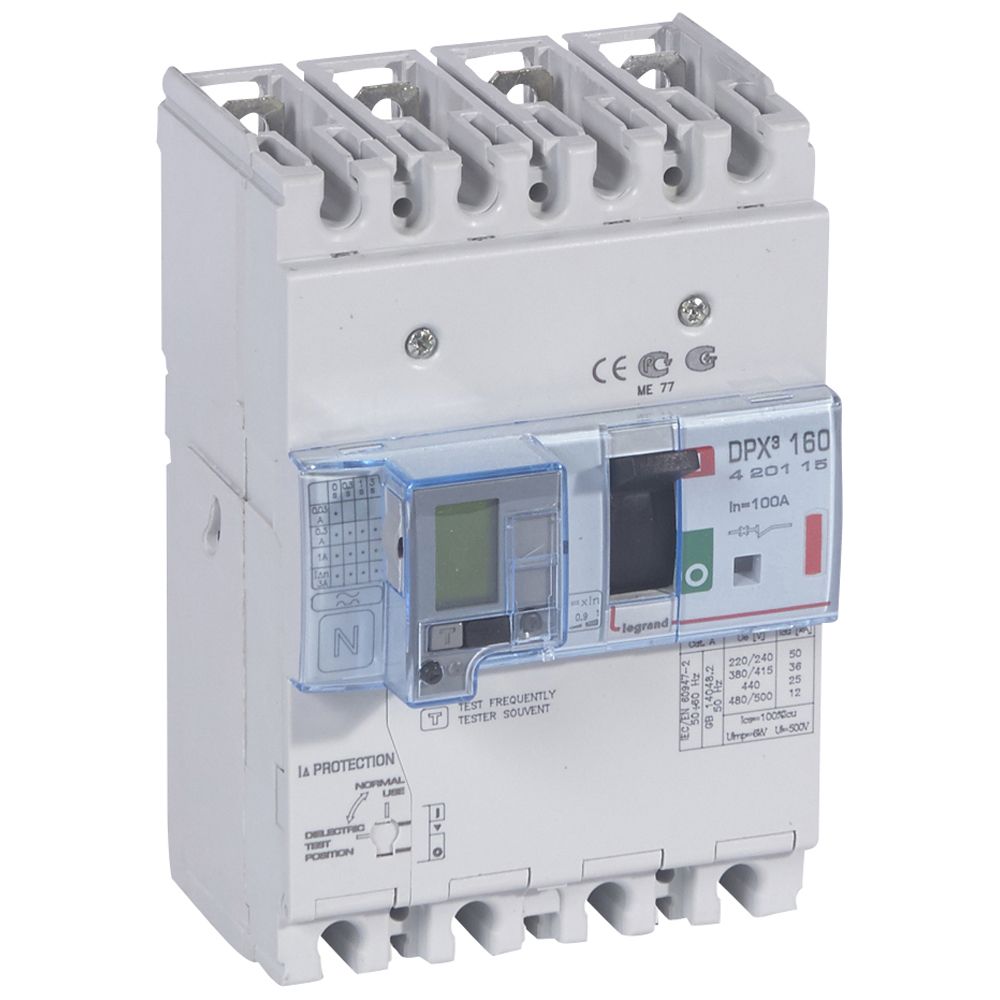

Disj puissance DPX³ 160 - magnéto-thermique diff - 36 kA - 4P - 100 A (420115)

DPX³ 160 magnétothermiques différentiels - disjoncteurs de puissance de 16 à 160 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec bornes à cage, raccordement 70 mm² maxi (en câble souple) et jusqu'à 120 mm² (en câble rigide) avec accessoire
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs magnétothermiques différentiels
- Thermique réglable de 0,8 à 1 In
- Magnétique fixe : 400 A de 16 à 40 A, 10 In de 63 à 160 A
- Différentiel électronique intégré avec affichage LCD
- Sensiblilté réglable : 0,03 - 0,3 - 1 - 3 A
- Déclenchement réglable : 0 - 0,3 - 1 - 3 s (0 s uniquement avec sensibilité 0,03 A)Pouvoir de coupure Icu 36 kA (400 V~)
- 4P :
- In : 100 A

• Caractéristiques
• Hauteur carton (mm) 115
• Largeur carton (mm) 120
• Profondeur carton (mm) 205
• Poids carton (g) 1634
• Volume carton (dm3) 3
• Ean carton 3245064201155
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 2.83 dm3
• Poids 1634.00 g
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 100
• Nombre de contacts auxiliaires à deux directions 1
• Nombre de contacts auxiliaires à ouverture 1
• In 100 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 1000-1000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 36
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 80-100
• Plage de réglage du déclencheur de court-circuit non retardé (a) 1000-1000
• Sensibilité réglable 0,03 - 0,3 - 1 - 3 A
• Déclenchement réglable 0 - 0,3 - 1 - 3 s (0 s uniquement avec sensibilité 0,03 A)
• Magnétique fixe 400 A de 16 à 40 A, 10 In de 63 à 160 A
