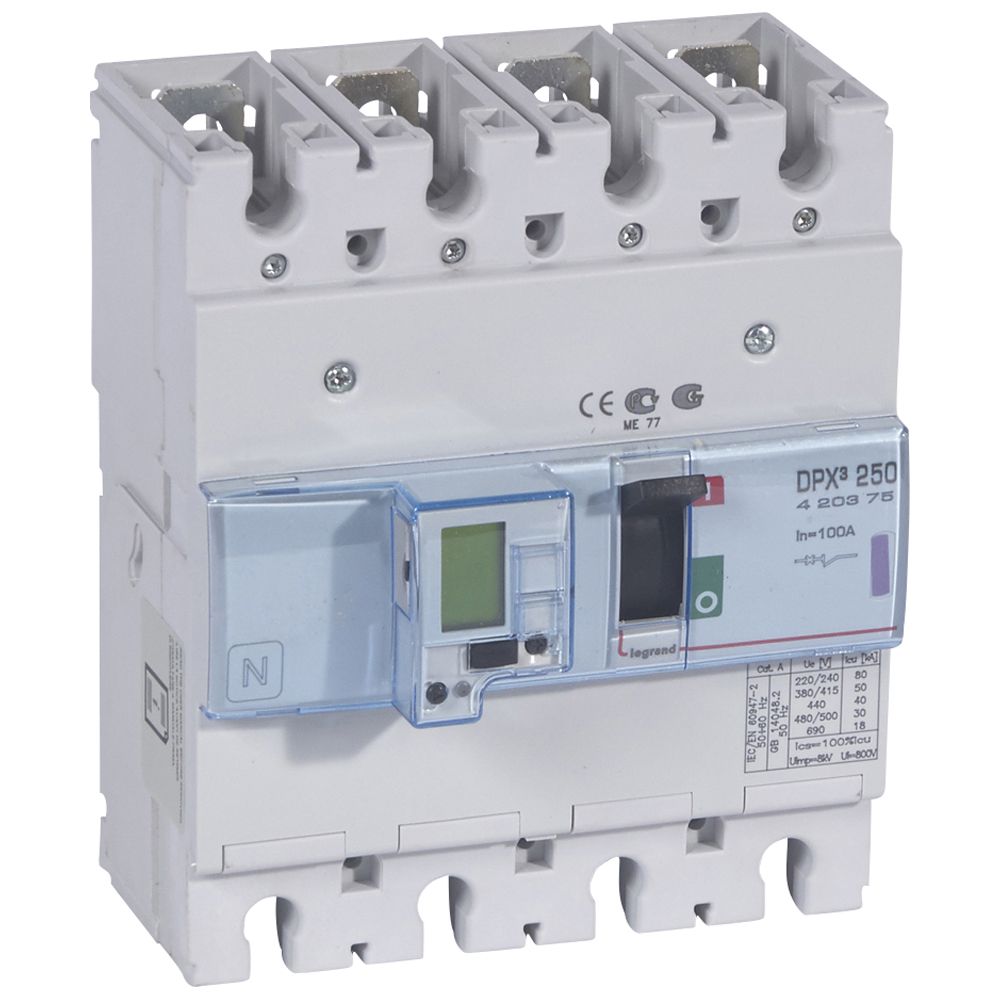

Disj puissance DPX³ 250 - électronique - 50 kA - 4P - 100 A (420375)

DPX³ 250 électroniques - disjoncteurs de puissance de 40 à 250 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec cloisons de séparation et bornes à vis pour cosses ou barres
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs électroniques
- Protection contre les surcharges :
- Ir réglable de 0,4 à 1 In
- Tr réglable de 3 à 15 s
- Protection contre les courts-circuits :
- Isd réglable de 1,5 à 10 Ir
- Tsd réglable de 0 à 0,5 sPouvoir de coupure Icu 50 kA (400 V~)
- 4P :
- In : 100 A

• Caractéristiques
• Hauteur carton (mm) 120
• Largeur carton (mm) 155
• Profondeur carton (mm) 205
• Poids carton (g) 2456
• Volume carton (dm3) 4
• Ean carton 3245064203753
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 3.81 dm3
• Poids 2456.00 g
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 100
• Nombre de contacts auxiliaires à deux directions 1
• Nombre de contacts auxiliaires à ouverture 1
• In 100 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 60-1000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 50
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 40-100
• Plage de réglage du déclencheur de court-circuit non retardé (a) 60-1000
