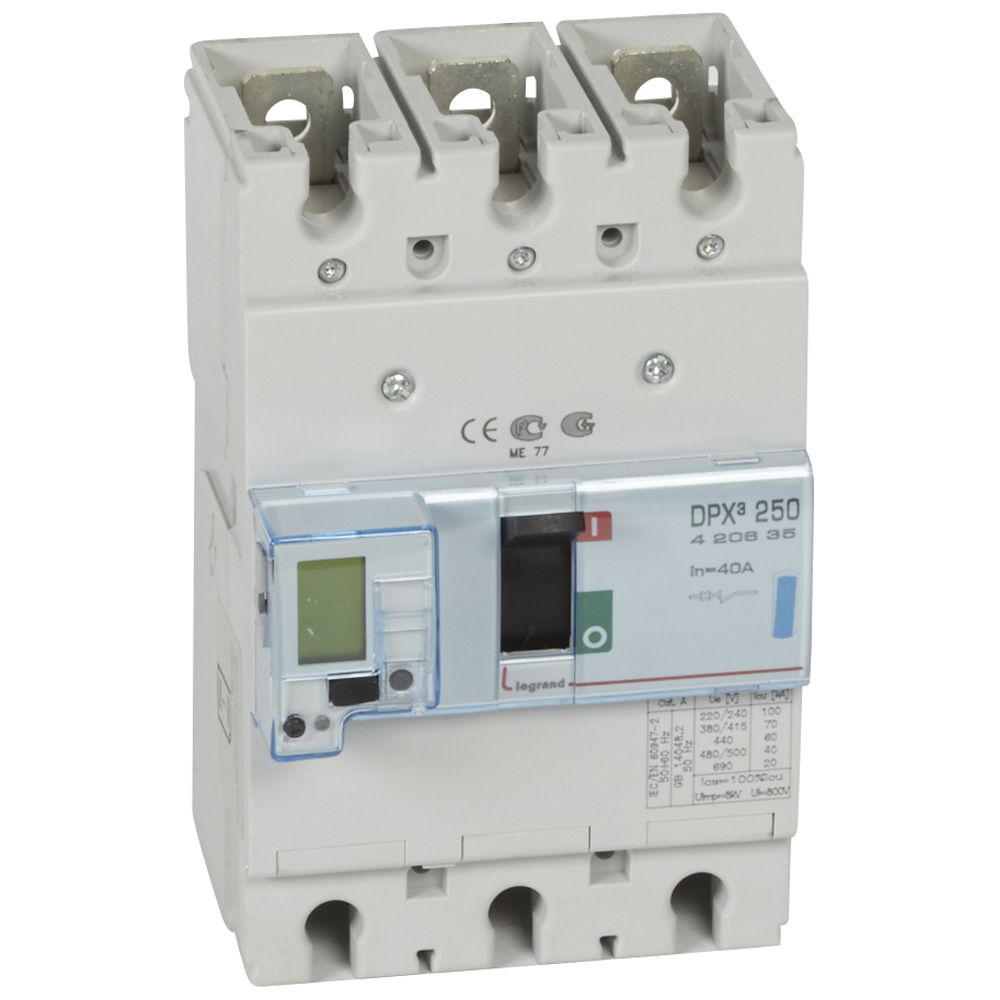

DPX³ 250 électroniques - disjoncteurs de puissance de 40 à 250 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec cloisons de séparation et bornes à vis pour cosses ou barres
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs électroniques
- Protection contre les surcharges :
- Ir réglable de 0,4 à 1 In
- Tr réglable de 3 à 15 s
- Protection contre les courts-circuits :
- Isd réglable de 1,5 à 10 Ir
- Tsd réglable de 0 à 0,5 sPouvoir de coupure Icu 70 kA (400 V~)
- 3P :
- In : 40 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)115
Largeur carton (mm)120
Profondeur carton (mm)205
Poids carton (g)1931
Volume carton (dm3)3
Ean carton3245064206358
Indice de protection (ip)IP30
Emballage1 unité
Volume2.83 dm3
Poids1931.00 g
Nombre de pôles3
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)40
Nombre de contacts auxiliaires à deux directions1
Nombre de contacts auxiliaires à ouverture1
In40 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)24-400
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)70
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)16-40
Plage de réglage du déclencheur de court-circuit non retardé (a)24-400
