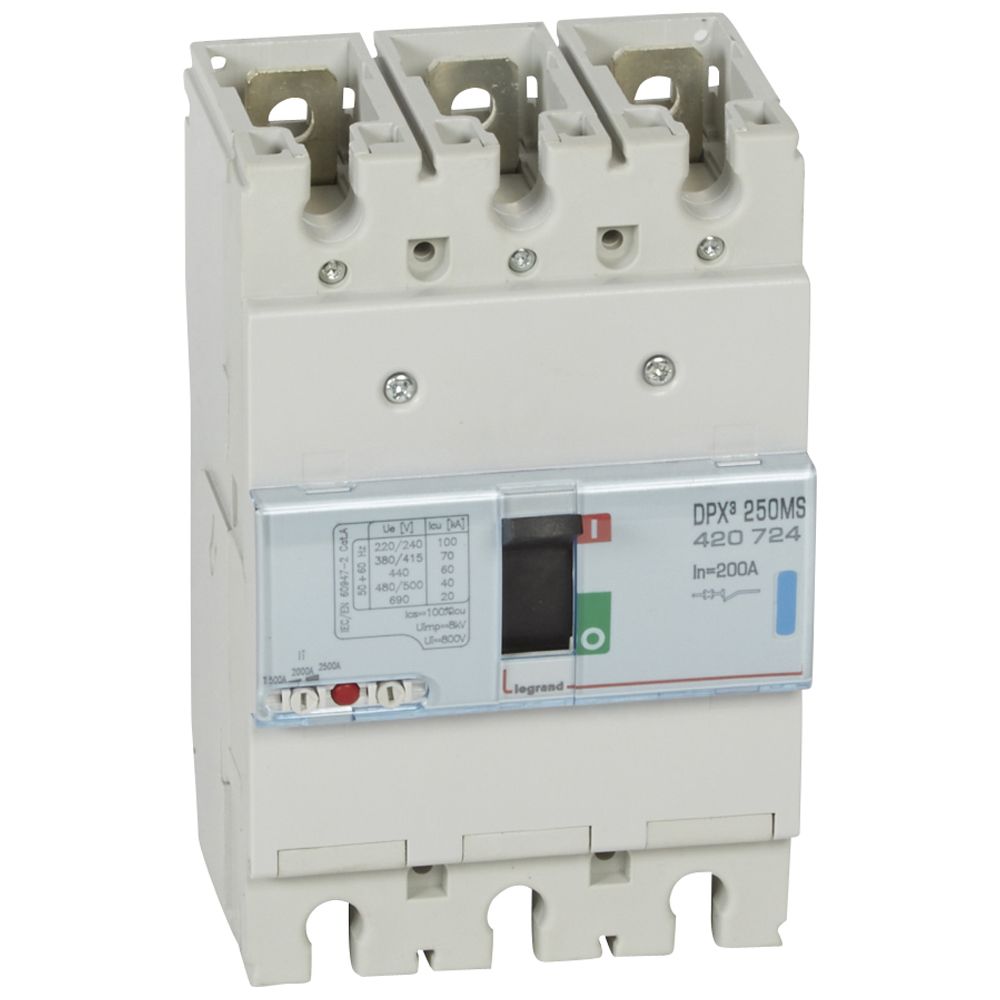

DPX³ magnétique seul - disjoncteurs pour la protection des moteurs jusqu'à 400 A
- Assurent la coupure, la commande, le sectionnement et la protection des moteurs triphasés
- Conformes à la norme NF IEC 60947-2
DPX³ 250
- Magnétique réglable
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Livrés avec bornes à cage, raccordement 95 mm² maxi en câble souple et jusqu'à 120 mm² avec accessoire
- S'équipent avec les auxiliairesPouvoir de coupure Icu 70 kA (400 V~)
- 3P :
- In : 200 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)129
Largeur carton (mm)138
Profondeur carton (mm)223
Poids carton (g)1897
Volume carton (dm3)4
Ean carton3245064207249
Indice de protection (ip)IP30
Emballage1 unité
Volume3.97 dm3
Poids1897.00 g
Nombre de pôles3
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)200
Nombre de contacts auxiliaires à deux directions1
Nombre de contacts auxiliaires à ouverture1
In200 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)1000-2000
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)70
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)0-0
Plage de réglage du déclencheur de court-circuit non retardé (a)1000-2000
