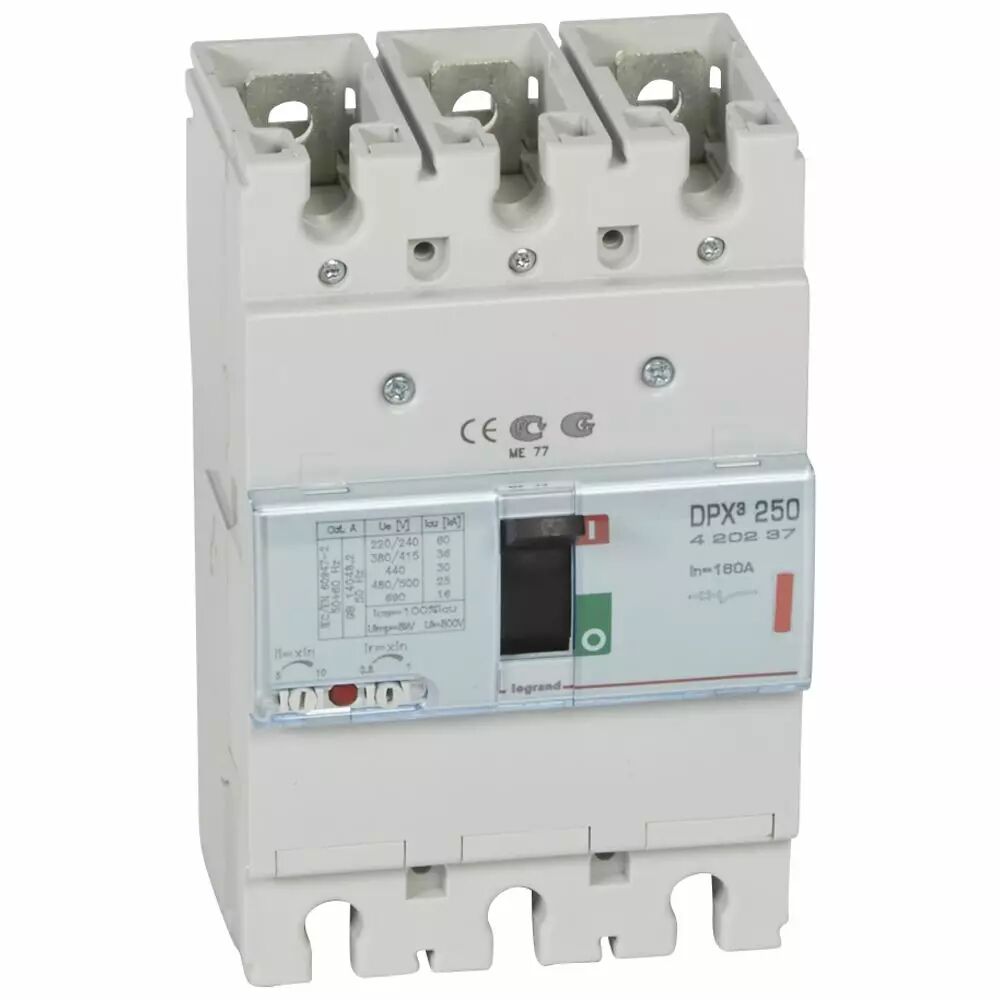

DPX³ 250 magnétothermiques - disjoncteurs de puissance de 100 à 250 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec cloisons de séparation, bornes à vis, raccordement 120 mm² maxi en câble souple et jusqu'à 150 mm² avec accessoire
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs magnétothermiques
- Thermique réglable de 0,8 à 1 In
- Magnétique réglable de 5 à 10 InPouvoir de coupure Icu 36 kA (400 V~)
- 3P :
- In : 160 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)115
Largeur carton (mm)120
Profondeur carton (mm)205
Poids carton (g)2044
Volume carton (dm3)3
Ean carton3245064202374
Indice de protection (ip)IP30
Emballage1 unité
Volume2.83 dm3
Poids2044.00 g
Nombre de pôles3
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)160
Nombre de contacts auxiliaires à deux directions1
Nombre de contacts auxiliaires à ouverture1
In160 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)800-1600
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)36
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)128-160
Plage de réglage du déclencheur de court-circuit non retardé (a)800-1600
