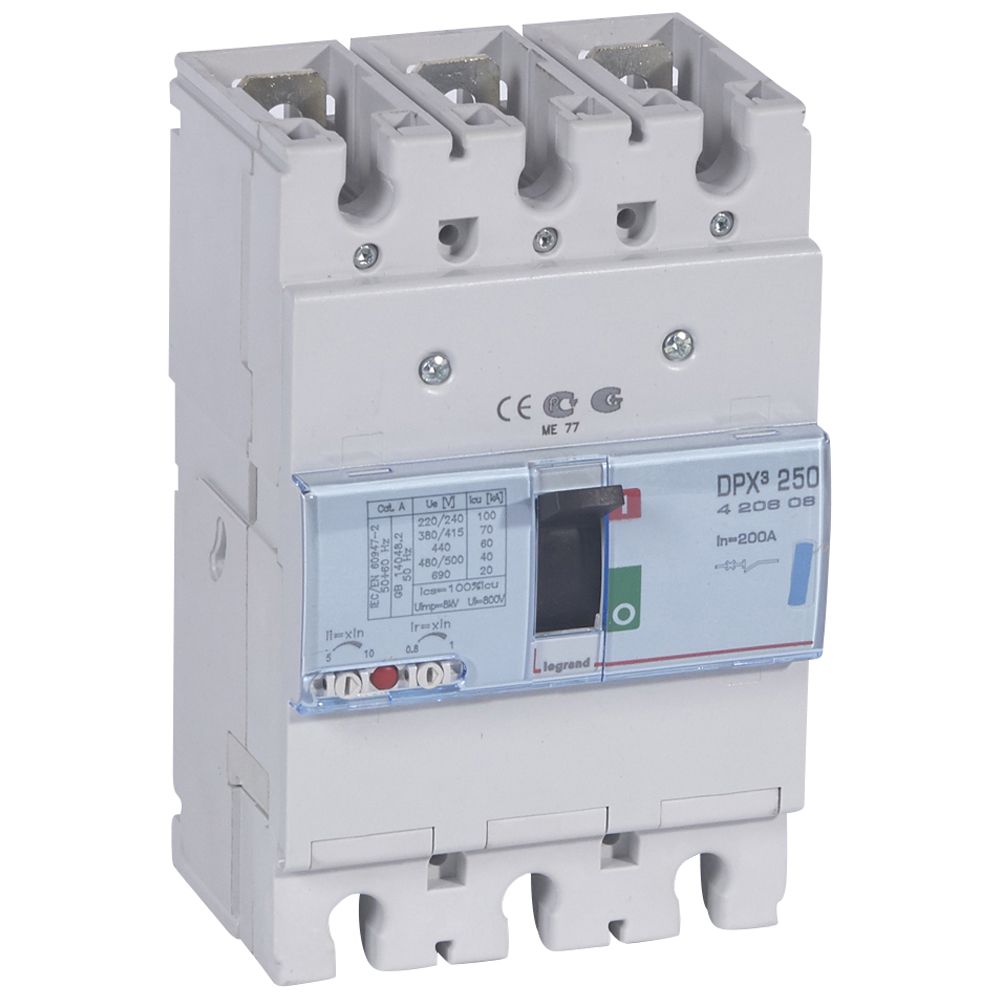

Disj puissance DPX³ 250 - magnéto-thermique - 70 kA - 3P - 200 A (420608)

DPX³ 250 magnétothermiques - disjoncteurs de puissance de 100 à 250 A
- Se montent sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Livrés avec cloisons de séparation, bornes à vis, raccordement 120 mm² maxi en câble souple et jusqu'à 150 mm² avec accessoire
- Reçoivent les accessoires et les auxiliaires communs DPX³
- Conformes à la norme NF IEC 60947-2
Disjoncteurs magnétothermiques
- Thermique réglable de 0,8 à 1 In
- Magnétique réglable de 5 à 10 InPouvoir de coupure Icu 70 kA (400 V~)
- 3P :
- In : 200 A

• Caractéristiques
• Hauteur carton (mm) 129
• Largeur carton (mm) 138
• Profondeur carton (mm) 223
• Poids carton (g) 1875
• Volume carton (dm3) 4
• Ean carton 3245064206082
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 3.97 dm3
• Poids 1875.00 g
• Nombre de pôles 3
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 200
• Nombre de contacts auxiliaires à deux directions 1
• Nombre de contacts auxiliaires à ouverture 1
• In 200 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 1000-2000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 70
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 160-200
• Plage de réglage du déclencheur de court-circuit non retardé (a) 1000-2000
