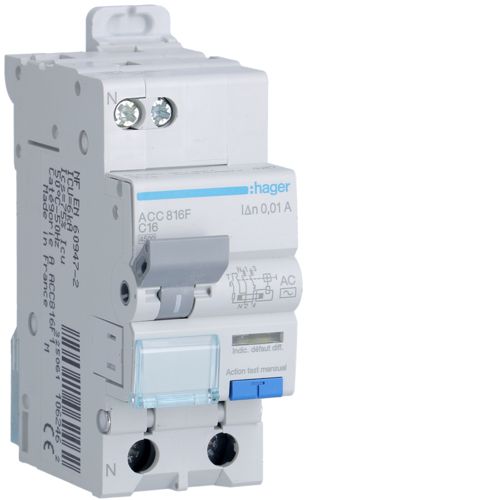

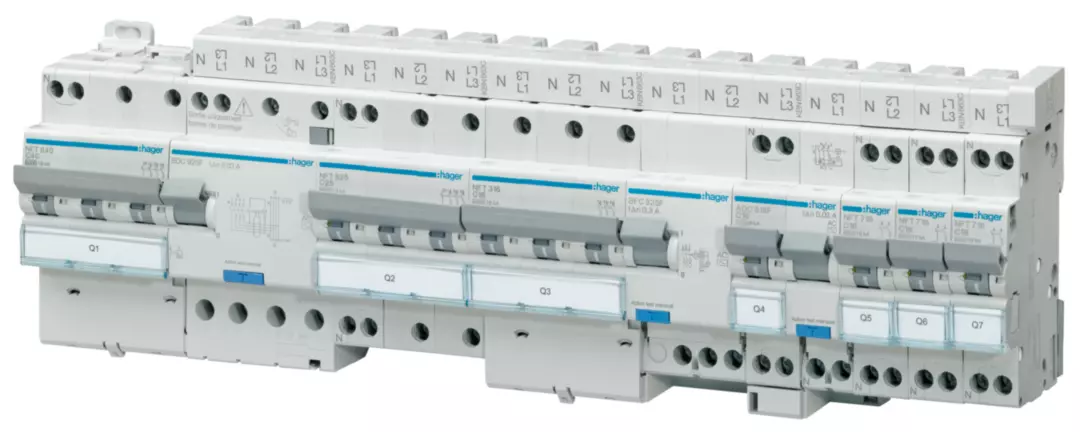

Disj.dif 1P+N 4.5-6kA C-16A 10 (ACC816F)

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pole protégé: 1
Nombre de pôles: 2 P
Type de pôles: 1P+N
Courbe: C
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 4,5 kA
Tension assignée d'emploi Ue: 240 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4000 V
Intensité du courant
Courant différentiel assigné: 10 mA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 6 kA
Pouvoir de fermeture et de coupure: 4,5 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Courant / température
Courant assigné à -15°C: 18,1 A
Courant assigné à -20°C: 18,3 A
Courant assigné à 0°C: 17,4 A
Courant assigné à 10°C: 17 A
Courant assigné à -10°C: 17,9 A
Courant assigné à 15°C: 16,7 A
Courant assigné à 20°C: 16,5 A
Courant assigné à 25°C: 16,2 A
Courant assigné à -25°C: 18,5 A
Courant assigné à 30°C: 16 A
Courant assigné à 35°C: 15,8 A
Courant assigné à 40°C: 15,6 A
Courant assigné à 45°C: 15,4 A
Courant assigné à 5°C: 17,2 A
Courant assigné à -5°C: 17,7 A
Courant assigné à 50°C: 15,2 A
Courant assigné à 55°C: 15 A
Courant assigné à 60°C: 14,8 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
Sélectivité
Calibre maximal du fusible aval aM pour une sélectivité sur CC: 4 A
Calibre maximal du fusible aval gI pour une sélectivité sur CC: 10 A
Calibre minimal du fusible amont aM pour une sélectivité sur CC: 20 A
Calibre minimal du fusible amont gI pour une sélectivité sur CC: 25 A
Déclenchement
Protégé contre les déclenchements intempestifs: non
Endurance
Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 2000
Dimensions
Profondeur produit installé: 68 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 35 mm
Installation, montage
Couple de serrage: 2,1Nm
Connexion
Section de raccordement en câble souple: 1 / 16mm²
Section de raccordement en câble rigide: 1 / 25mm²
Type de connexion: cage à vis
Standards
Texte norme: EN 61009-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Type de protection différentielle: AC
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
