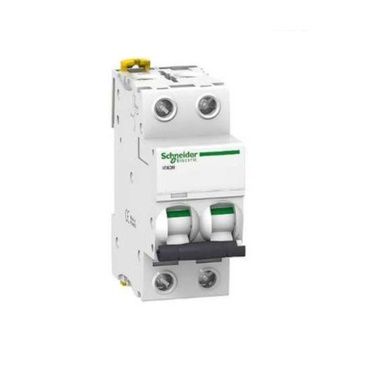

disjoncteur 2P 6A courbe C (A9F77206)

Principales

fonction de l’appareil

Distribution

gamme

Acti 9

nom du produit

Acti 9 iC60

fonction produit

Disjoncteur miniature

nom abrégé de l'appareil

IC60N

description des pôles

2P

nombre de pôles protégés

2

In courant assigné d'emploi

6 A

type de réseau

CA
CC

technologie de déclencheur

Thermique-magnétique

courbe de déclenchement

C

labels qualité

NF

Complémentaires

fréquence du réseau

50/60 Hz

limite de déclenchement magnétique

8 x In +/- 20 %

classe de limitation

3 se conformer à EN 60898-1
3 se conformer à IEC 60898-1

coupure pleinement apparente

Oui

type de commande

Par maneton

signalisation locale

Indicateur de déclenchement

mode d'installation

Fixe

support de montage

Rail DIN

compatibilité du répartiteur du peigne de jeu de barres

Oui haut ou bas

pas de 9 mm

4

hauteur

85 mm

largeur

36 mm

profondeur

78,5 mm

poids

0.25 kg

couleur

Blanc

durée de vie mécanique

20000 cycle

durée de vie électrique

10000 cycle

mode de raccordement

Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
Terminal simple, haut ou bas souple fil(s) 1…16 mm² max

longueur de dénudage des fils

14 mm haut ou bas

couple de serrage

2 N.m haut ou bas

protection fuite à la terre

Bloc séparé

Environnement

catégorie de surtension

IV

tropicalisation

2 se conformer à IEC 60068-1

humidité relative

95 % ( 55 °C )

altitude de fonctionnement

0…2000 m

température de fonctionnement

-35…70 °C

température ambiante pour le stockage

-40…85 °C
