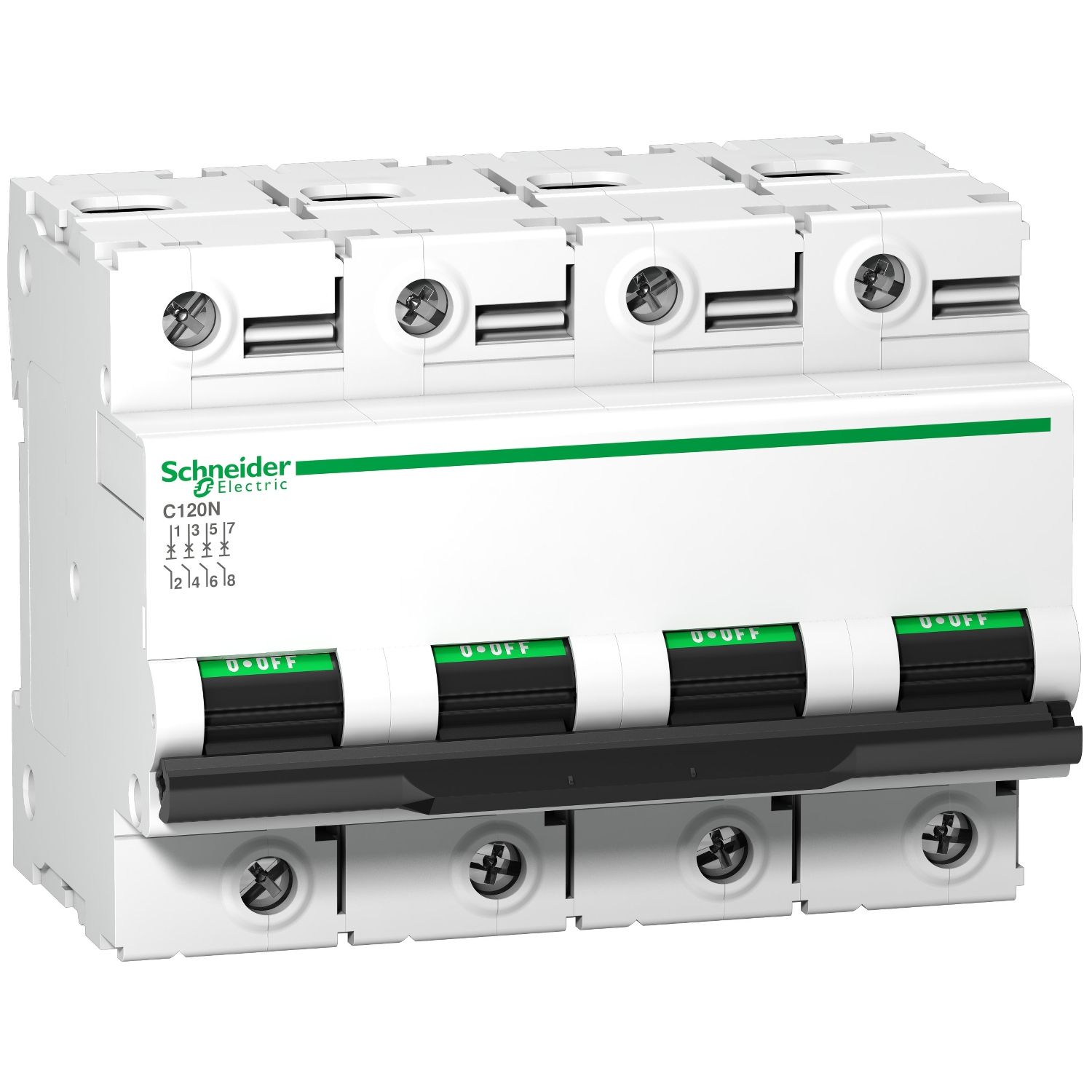

Disjoncteur C120N 4P 125 A, courbe C, 10 kA (A9N18377)

Caractéristiques principales :
Gamme de produits : C120
Type de produit ou de composant : Disjoncteur
Nom abrégé d'appareil : C120N
Description des pôles : 4P
Nombre de pôles protégés : 3
Position du pôle neutre : Gauche
In courant assigné d'emploi : 125 A à 30 °C
Type de réseau : AC
Technologie de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure : 6 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz / 10 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz / 20 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz / 10 kA Icu conformément à EN/IEC 60947-2 - <= 500 V DC
Aptitude au sectionnement : Oui conformément à IEC 60947-2

Caractéristiques complémentaires : Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : 415 V AC 50/60 Hz
Limite de déclenchement magnétique : 5...10 x In
[ics] pouvoir assigné de coupure de service en court-circuit : 4.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz / 7.5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz / 15 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
Classe de limitation : 3 conformément à EN/IEC 60947-2
[ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-2
[uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité du bloc de distribution du peigne de jeu de barres : Non
Pas de 9 mm : 12
Hauteur : 81 mm
Largeur : 108 mm
Profondeur : 73 mm
Masse du produit : 0.82 kg
Couleur : Blanc
Durée de vie mécanique : 20000 cycle
Durée de vie électrique : 5000 cycle conformément à IEC 60947-2
Mode de raccordement : Bornes type tunnel rigide fil(s) 1...50 mm² max / Bornes type tunnel souple fil(s) 1.5...35 mm² max
Longueur de dénudage des fils : 15 mm
Couple de serrage : 3.5 N.m
Protection fuite à la terre : Bloc séparé
