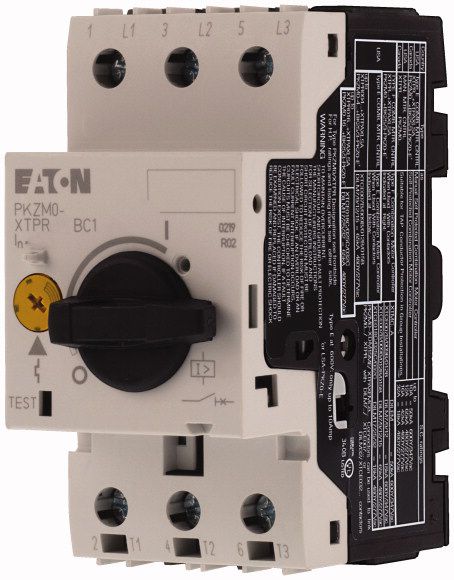

Gamme de produits: Disjoncteurs moteurs PKZM0 jusqu'à 32 A
Fonction basique: Protection moteur
Remarques: Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis
Max. puissance moteur :
AC-3
220 V 230 V 240 V [P]
0,25kW
AC-3
380 V 400 V 415 V [P]
0,55kW
AC-3
440V [P]
0,55kW
AC-3
500V [P]
0,75kW
AC-3
660 V 690 V [P]
0,1.1kW
Courant assigné ininterrompu [I u ]: 1.6A
Plage de réglage :
Déclenchements de surcharge [I r ]: 1 - 1.6 A
déclencheur sur court-circuit [I rm ]
max. [Je rm ]: 24.8 A
Sensibilité au manque de phase: CEI/EN 60947-4-1, VDE 0660 partie 102
Protection contre les explosions (selon ATEX 94/9/CE):
PTB 10, ATEX 3013, Ex II(2) GD
Remarques:
Déclencheur de surcharge : classe de déclenchement 10 A
Encliquetable sur rail DIN IEC/EN 60715 de hauteur 7,5 ou 15 mm.
DONNÉES TECHNIQUES :
Général :
Normes:
CEI/EN 60947, VDE 0660, UL, CSA
Épreuve climatique:
Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30
Température ambiante:
Degré de protection:
Appareil
IP20
Degré de protection:
Résiliations
IP00
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Résistance aux chocs (onde demi-sinusoïdale 10 ms) selon IEC 60068-2-27: 25 g
Altitude d’installation: max. 2000 m
Sections raccordables, conducteurs principaux:
Bornes à vis
Conducteur à âme massive:
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principaux:
Bornes à vis
souples avec embout selon DIN 46228
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principaux:
Bornes à vis
âme massive ou multibrins
18 - 10 AWG
Sections raccordables, conducteurs principaux:
Bornes à vis
Longueur à dénuder
10 mm
Couple de serrage des boulons de raccordement:
conducteurs principaux
1.7 Nm
Couple de serrage des boulons de raccordement:
conducteurs auxiliaires
1 Nm
Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'emploi [Ue ]: 690 V AC
Courant assigné ininterrompu = courant assigné d'emploi [Iu = Ie ]: 1.6 A
Fréquence assignée [f]: 40 - 60 Hz
Pertes par effet Joule (pour les 3 pôles à chaud): 5,36 W
Impédance par phase: 700 mΩ
Longévité mécanique [manœuvres]: 0.1 x 106
Longévité électrique (AC-3 sous 400 V):
Longévité électrique [manœuvres]
> 0.1 x 106
Fréquence de commutations max.: 40 man./h
Tenue aux courts-circuits: DC
Tenue aux courts-circuits: 60 kA
Tenue aux courts-circuits: DC
Remarque: jusqu'à 250 V
Puissance de coupure du moteur:
AC-3 (jusqu'à 690 V)
max. 1.6 A
Puissance de coupure du moteur:
DC-5 (jusqu'à 250 V)
1,6 (3 contacts de série)A
Compensation de température:
selon IEC/EN 60947, VDE 0660
- 5…40 °C
Compensation de température:
Plage de fonctionnement
- 25…55 °C
Erreur résiduelle de compensation de température pour T > 40 °C: ≦ 0.25 %/K
Plage de réglage du déclencheur: 0.6 - 1 x Iu
Déclencheur sur court-circuit: Appareil de base, à réglage fixe : 15,5 x Iu
Tolérance de déclenchement sur court-circuit: ± 20%
Sensibilité au manque de phase: IEC/EN 60947-4-1, VDE 0660 partie 102
