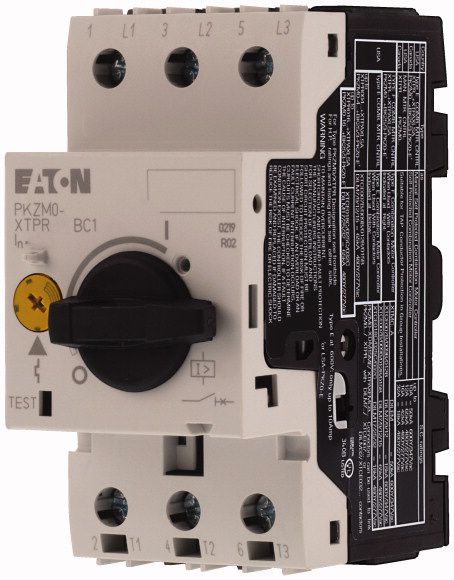

Gamme: Disjoncteurs moteurs PKZM0 jusqu'à 32 A
Fonction de base: Protection des moteurs
Remarque: Compatible également avec les moteurs de classe d'efficacité IE3.
Raccordement: Bornes à vis
Puissance assignée d'emploi max.:
AC-3
220 V 230 V 240 V [P]
1.1 kW
AC-3
380 V 400 V 415 V [P]
2.2 kW
AC-3
440 V [P]
3 kW
AC-3
500 V [P]
3 kW
AC-3
660 V 690 V [P]
4 kW
Courant assigné ininterrompu [Iu ]: 6.3 A
Plage de réglage :
Déclencheur sur surcharge [Ir ]: 4 - 6.3 A
Déclencheur sur court-circuit [Irm ] max. [Irm ]: 97.7 A
Sensibilité au manque de phase: IEC/EN 60947-4-1, VDE 0660 partie 102
Protection contre l'explosion (Selon ATEX 94/9/EG): PTB 10, ATEX 3013, Ex II(2) GD
Remarques:
Déclencheur de surcharge : classe de déclenchement 10 A
Peut être clipsé sur un profilé chapeau CEI/EN 60715 d'une hauteur de 7,5 ou 15 mm.
CARACTÉRISTIQUES TECHNIQUES :
Généralités:
Conformité aux normes: CEI/EN 60947, VDE 0660, UL, CSA
Résistance climatique:
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Degré de protection :
Appareil
IP20
Degré de protection:
Bornes de raccordement
IP00
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274): Sécurité des doigts et du dos de la main assurée
Résistance aux chocs (onde demi sinusoïdale 10 ms) selon IEC 60068-2-27: 25 g
Altitude d’installation: max. 2000 m
Sections raccordables, conducteurs principaux:
Bornes à vis
Conducteur à âme massive
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principaux:
Bornes à vis
souples avec embout selon DIN 46228
1 x (1 - 6)
2 x (1 - 6) mm2
Sections raccordables, conducteurs principaux:
Bornes à vis
âme massive ou multibrins
18 - 10 AWG
Sections raccordables, conducteurs principaux:
Bornes à vis
Longueur à dénuder
10 mm
Couple de serrage des boulons de raccordement:
conducteurs principaux
1.7 Nm
Couple de serrage des boulons de raccordement:
conducteurs auxiliaires
1 Nm
Circuits principaux :
Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Catégorie de surtension/Degré de pollution: III/3
Tension assignée d'emploi [Ue ]: 690 V AC
Courant assigné ininterrompu = courant assigné d'emploi [Iu = Ie ]: 6.3 A
Fréquence assignée [f]: 40 - 60 Hz
Pertes par effet Joule (pour les 3 pôles à chaud): 5,68 W
Impédance par phase: 46 mΩ
Longévité mécanique [manœuvres]: 0.1 x 106
Longévité électrique (AC-3 sous 400 V):
Longévité électrique [manœuvres]
> 0.1 x 106
Fréquence de commutations max.: 40 man./h
Tenue aux courts-circuits: DC
Tenue aux courts-circuits: 60 kA
Tenue aux courts-circuits DC
Remarque: jusqu'à 250 V
Puissance de coupure du moteur:
AC-3 (jusqu'à 690 V)
max. 6.3 A
Puissance de coupure du moteur:
DC-5 (jusqu'à 250 V)
6,3 (3 contacts de série) A
