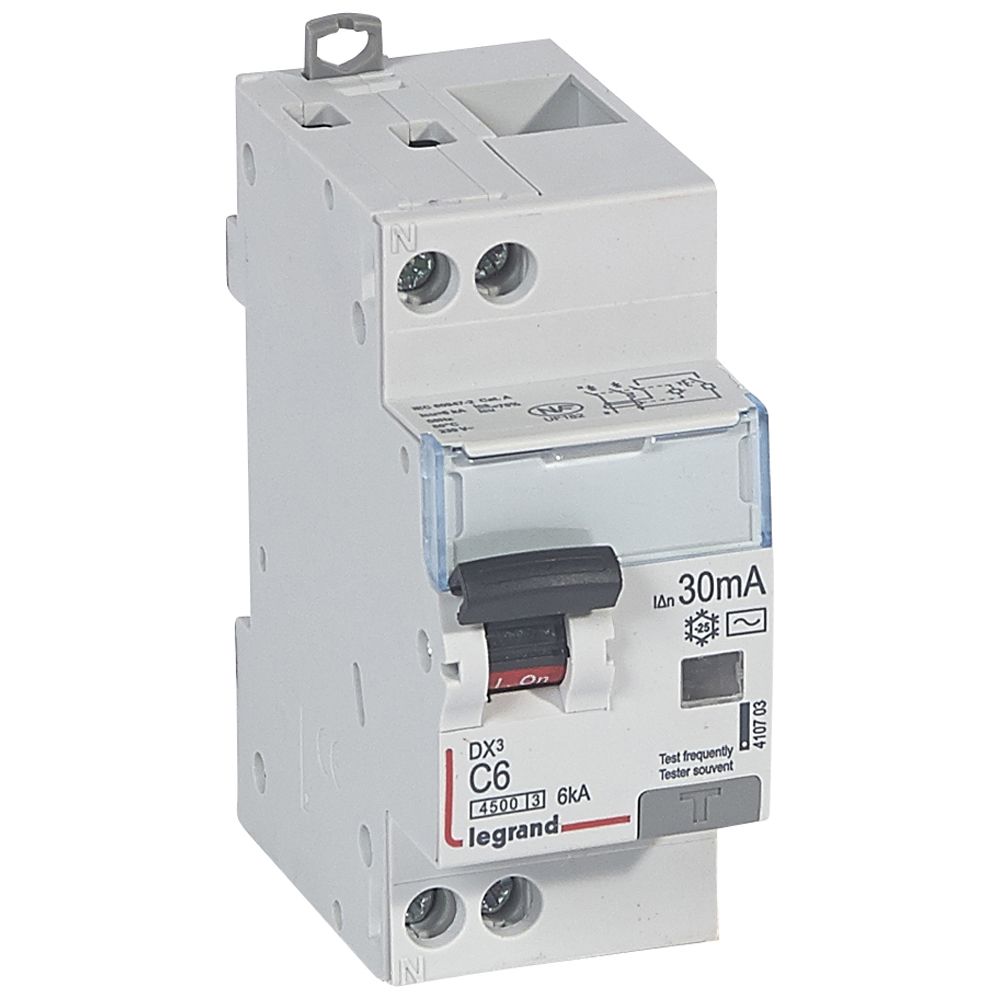

Disjoncteurs différentiels DX³ 4500 - 6 kA - courbes C et B - protection des départs
- Conformes à la norme NF EN 61009-1
- Pouvoir de coupure :
- 4500 - NF EN 60898-1 et NF EN 61009-1 - 230 V~ - 50 Hz
- 6 kA - EN 60947-2 - 230 V~
- Type AC : détectent les défauts à composante alternative
- Type Hpi : détectent les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs
- Reçoivent les auxiliaires
- 2 types de connexion :
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
- vis/vis : arrivée haute et sortie basse par bornes à vis
Uni + Neutre 230 V~ - Courbe C
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 ou tétrapolaire réf. 4 052 00/01/02/10Type AC
- Vis/vis :
- Sensibilité : 30 mA
- In : 6 A
- Nombre de modules : 2
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)6
Hauteur boite (mm)41
Largeur boite (mm)86
Profondeur boite (mm)108
Poids boite (g)200
Ean boite3245064107037
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)5125
Volume carton (dm3)12
Ean carton3414971738492
Indice de protection (ip)IP20
Emballage1 unité
Volume0.38 dm3
Poids200.00 g
Profondeur d'encastrement (mm)44
Nombre de modules2
Type de tensionAC
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules2
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)2
Degré de pollution2
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)4.5
Pouvoir de coupure assigné selon en 61009 (ka)4.5
Type de courant différentielCA
Sensibilité / courant de défaut nominal (i?n) (a)0.03
Tenue au courant de choc (ka)0.25
Fréquence50 Hz
Sensibilité30 mA
Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka)6
