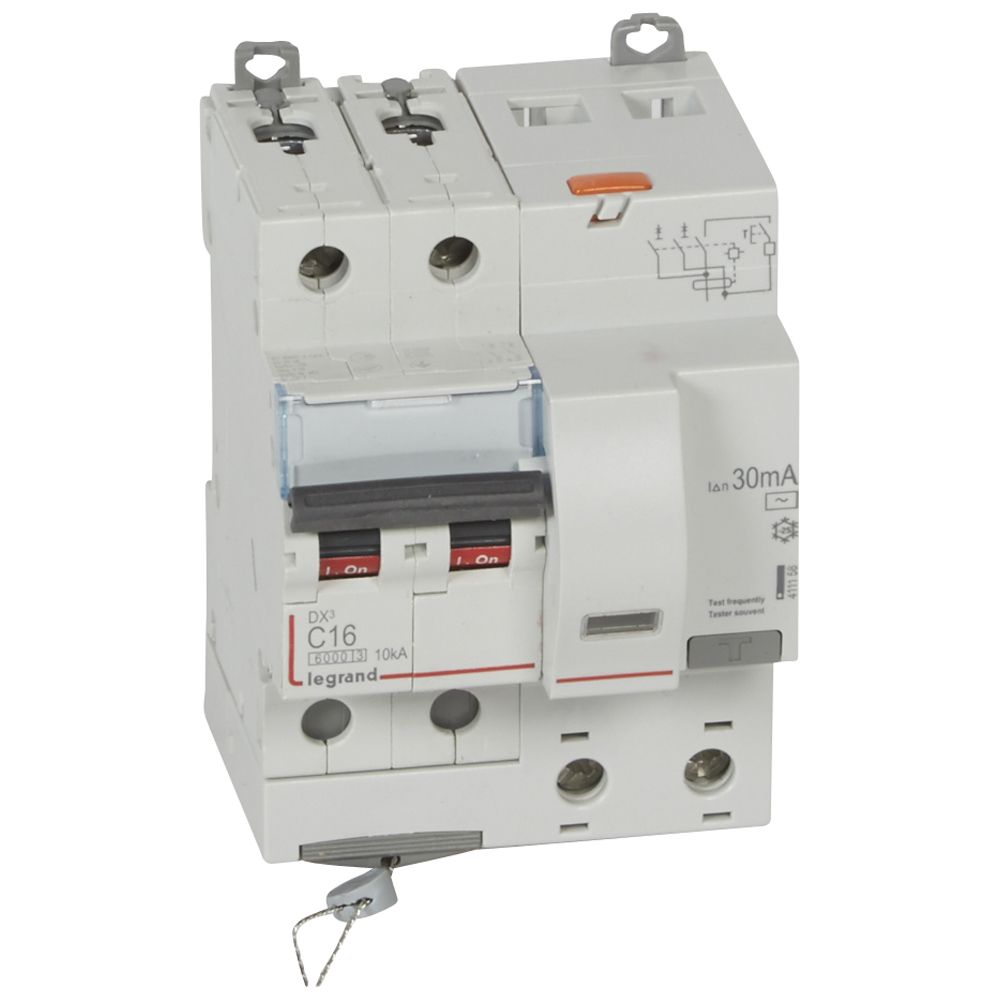

Disjoncteurs différentiels monoblocs DX³ 6000 - 10 kA - courbe C - protection des départs
- Conformes à la norme NF EN 61009-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1
- 10 kA - EN 60947-2
- Type AC : détectent les défauts à composante alternative
- Type Hpi : détectent les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Bipolaires 230/400 V~
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Pouvoir de coupure en 230 V~ : 25 kA selon EN 60947-2Type AC
- Vis/vis :
- Sensibilité : 30 mA
- In : 16 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)16
Hauteur boite (mm)100
Largeur boite (mm)85
Profondeur boite (mm)125
Poids boite (g)462
Volume boite (dm3)1
Ean boite3245064111584
Hauteur carton (mm)206
Largeur carton (mm)298
Profondeur carton (mm)398
Poids carton (g)8620
Volume carton (dm3)24
Ean carton3414970747334
Indice de protection (ip)IP20
Emballage1 unité
Volume1.06 dm3
Poids462.00 g
Profondeur d'encastrement (mm)44
Nombre de modules4
Type de tensionAC
In16 A
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules4
Section de raccordement cable souple (mm²)45658
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)12785
Nombre de pôles (total)2
Degré de pollution2
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)6
Pouvoir de coupure assigné selon en 61009 (ka)6
Type de courant différentielCA
Sensibilité / courant de défaut nominal (i?n) (a)0.03
Tenue au courant de choc (ka)0.25
Fréquence50 Hz
Sensibilité30 mA
Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka)10
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure en 230 v~25 kA selon EN 60947-2
