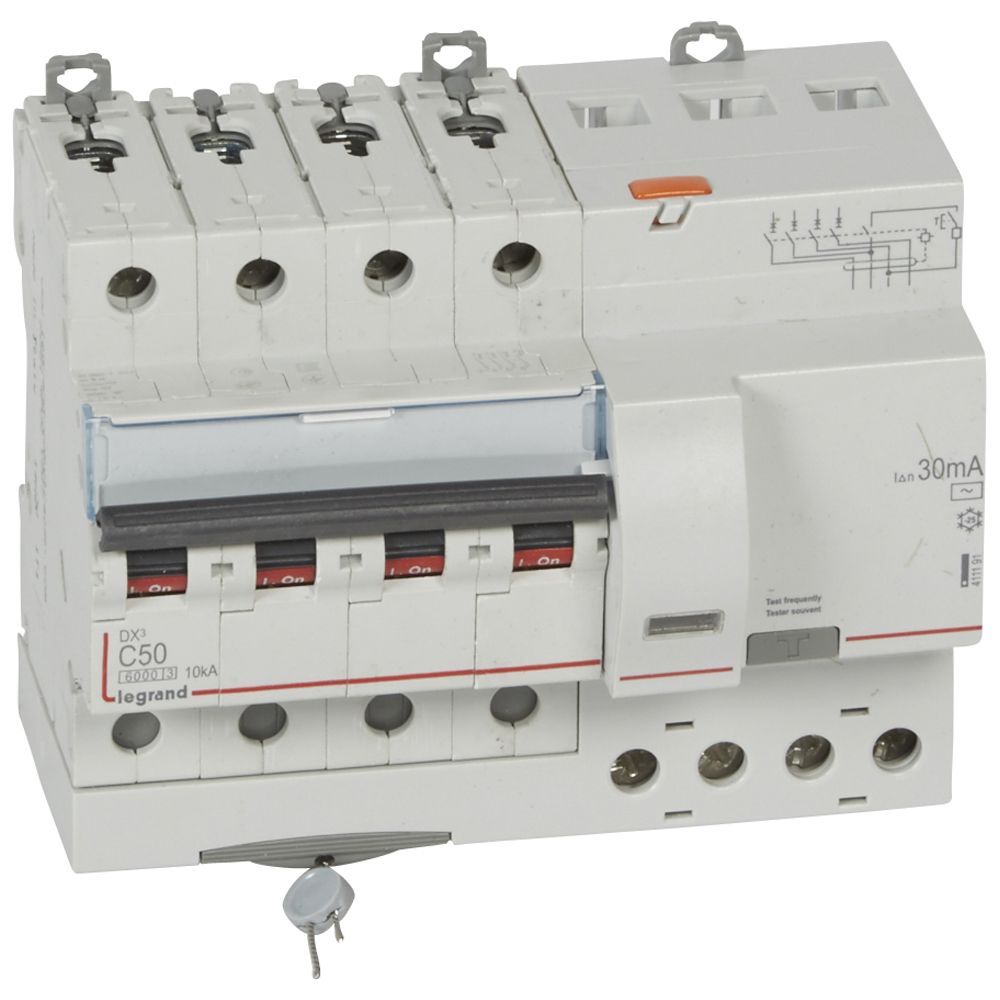

Disjoncteurs différentiels monoblocs DX³ 6000 - 10 kA - courbes C et B - protection des départs
- Conformes à la norme NF EN 61009-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1
- 10 kA - EN 60947-2
- Type AC : détectent les défauts à composante alternative
- Type A : détectent les défauts à composantes alternative et continue (circuits spécialisés : cuisinière, plaque de cuisson, lave-linge...)
- Type Hpi : détectent les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
Tétrapolaires 400 V~Type AC courbe C
- Vis/vis :
- Sensibilité : 30 mA
- In : 50 A
- Nombre de modules : 7
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)50
Hauteur boite (mm)100
Largeur boite (mm)128
Profondeur boite (mm)145
Poids boite (g)955
Volume boite (dm3)2
Ean boite3245064111911
Hauteur carton (mm)110
Largeur carton (mm)300
Profondeur carton (mm)400
Poids carton (g)6098
Volume carton (dm3)13
Ean carton3414971175365
Indice de protection (ip)IP20
Emballage1 unité
Volume1.86 dm3
Poids955.00 g
Profondeur d'encastrement (mm)44
Nombre de modules7
Type de tensionAC
In50 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules7
Section de raccordement cable souple (mm²)45658
Nombre de pôles protégés4
Section de raccordement cable rigide (mm²)12785
Nombre de pôles (total)4
Degré de pollution2
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)6
Pouvoir de coupure assigné selon en 61009 (ka)6
Type de courant différentielCA
Sensibilité / courant de défaut nominal (i?n) (a)0.03
Tenue au courant de choc (ka)0.25
Fréquence50 Hz
Sensibilité30 mA
Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka)10
