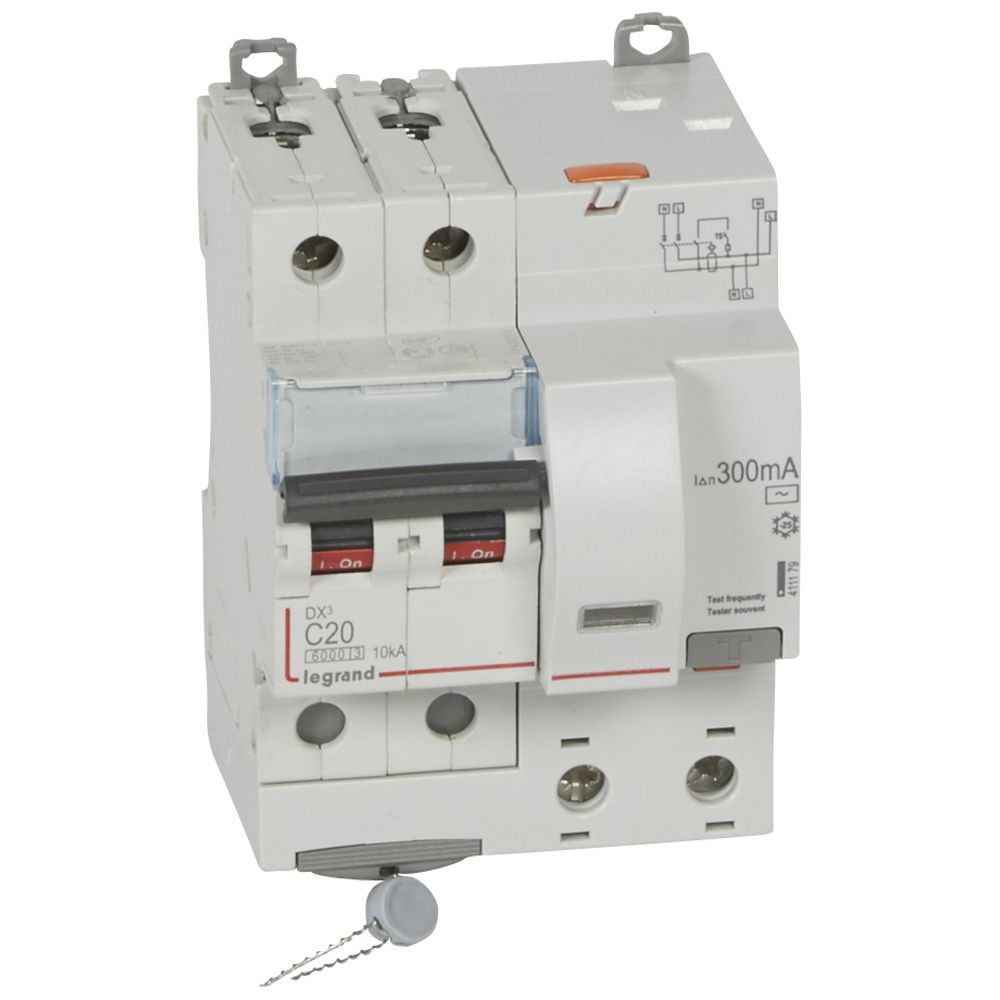

Disjoncteurs différentiels monoblocs DX³ 6000 - 10 kA - courbe C - protection tête de groupe
- Permettent la répartition optimisée par peigne
- Conformes à la norme NF EN 61009-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1
- 10 kA - EN 60947-2
- Type AC : détectent les défauts à composante alternative
- 2 types de connexion :
- vis/vis : arrivée haute et sortie haute par bornes à vis
- vis/auto : arrivée haute par bornes à vis et sortie haute par bornes auto
Bipolaires 230/400 V~
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37
- Pouvoir de coupure en 230 V~ : 25 kA selon EN 60947-2Type AC
- Vis/auto :
- Sensibilité : 300 mA
- In : 20 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)20
Hauteur boite (mm)100
Largeur boite (mm)85
Profondeur boite (mm)125
Poids boite (g)484
Volume boite (dm3)1
Ean boite3245064111799
Hauteur carton (mm)206
Largeur carton (mm)298
Profondeur carton (mm)398
Poids carton (g)9011
Volume carton (dm3)24
Ean carton3414970747679
Indice de protection (ip)IP20
Emballage1 unité
Volume1.06 dm3
Poids484.00 g
Profondeur d'encastrement (mm)44
Nombre de modules4
Type de tensionAC
In20 A
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules4
Section de raccordement cable souple (mm²)45658
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)12785
Nombre de pôles (total)2
Degré de pollution2
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)6
Pouvoir de coupure assigné selon en 61009 (ka)6
Type de courant différentielCA
Sensibilité / courant de défaut nominal (i?n) (a)0.3
Tenue au courant de choc (ka)0.25
Fréquence50 Hz
Sensibilité300 mA
Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka)10
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure en 230 v~25 kA selon EN 60947-2
