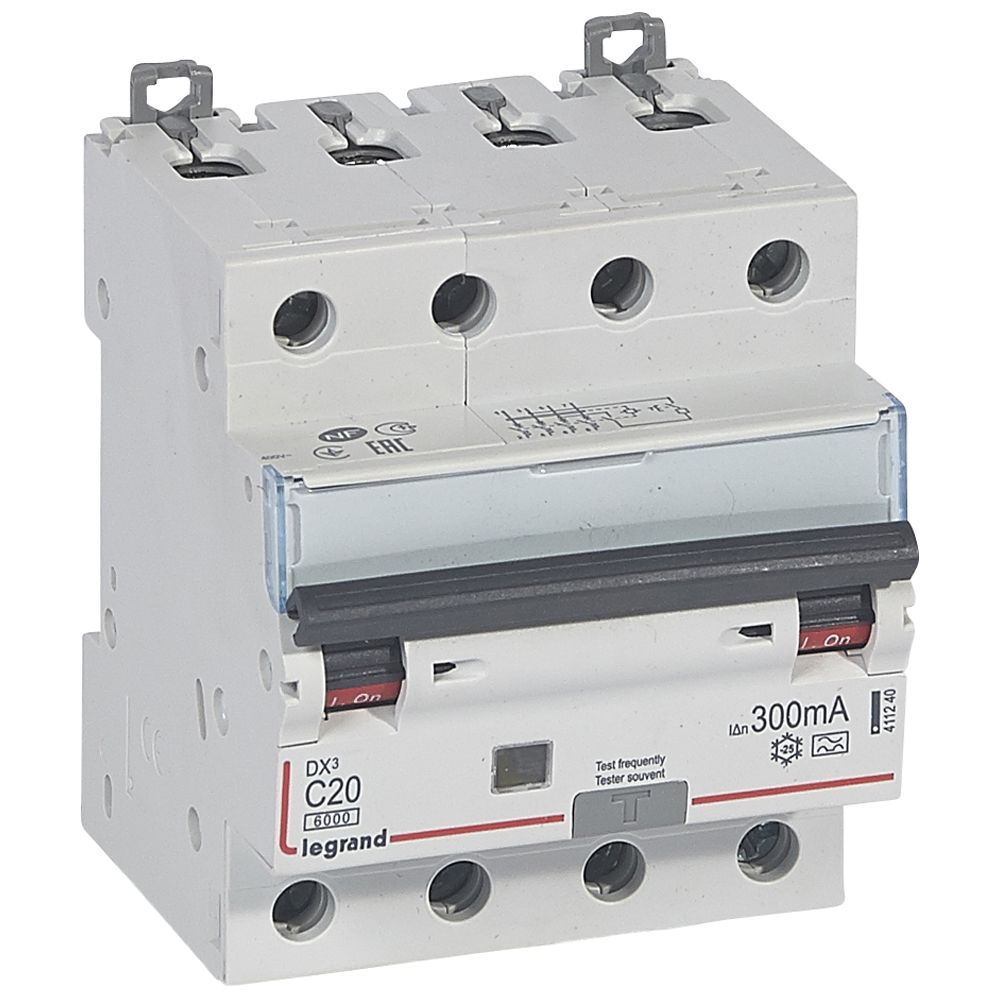

Disjoncteurs différentiels monoblocs DX³ 6000 - 10 kA - courbes C et B - protection des départs
- Conformes à la norme NF EN 61009-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1
- 10 kA - EN 60947-2
- Type AC : détectent les défauts à composante alternative
- Type A : détectent les défauts à composantes alternative et continue (circuits spécialisés : cuisinière, plaque de cuisson, lave-linge...)
- Type Hpi : détectent les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
Tétrapolaires 400 V~Type A courbe C
- Vis/vis :
- Sensibilité : 300 mA
- In : 20 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)20
Hauteur boite (mm)89
Largeur boite (mm)78
Profondeur boite (mm)101
Poids boite (g)474
Volume boite (dm3)1
Ean boite3245064112406
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)5899
Volume carton (dm3)12
Ean carton3414971706835
Indice de protection (ip)IP20
Emballage1 unité
Volume0.70 dm3
Poids474.00 g
Profondeur d'encastrement (mm)44
Nombre de modules4
Type de tensionAC
In20 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules4
Nombre de pôles protégés4
Nombre de pôles (total)4
Degré de pollution2
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)6
Pouvoir de coupure assigné selon en 61009 (ka)6
Type de courant différentielA
Sensibilité / courant de défaut nominal (i?n) (a)0.3
Tenue au courant de choc (ka)0.25
Fréquence50 Hz
Sensibilité300 mA
Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka)10
