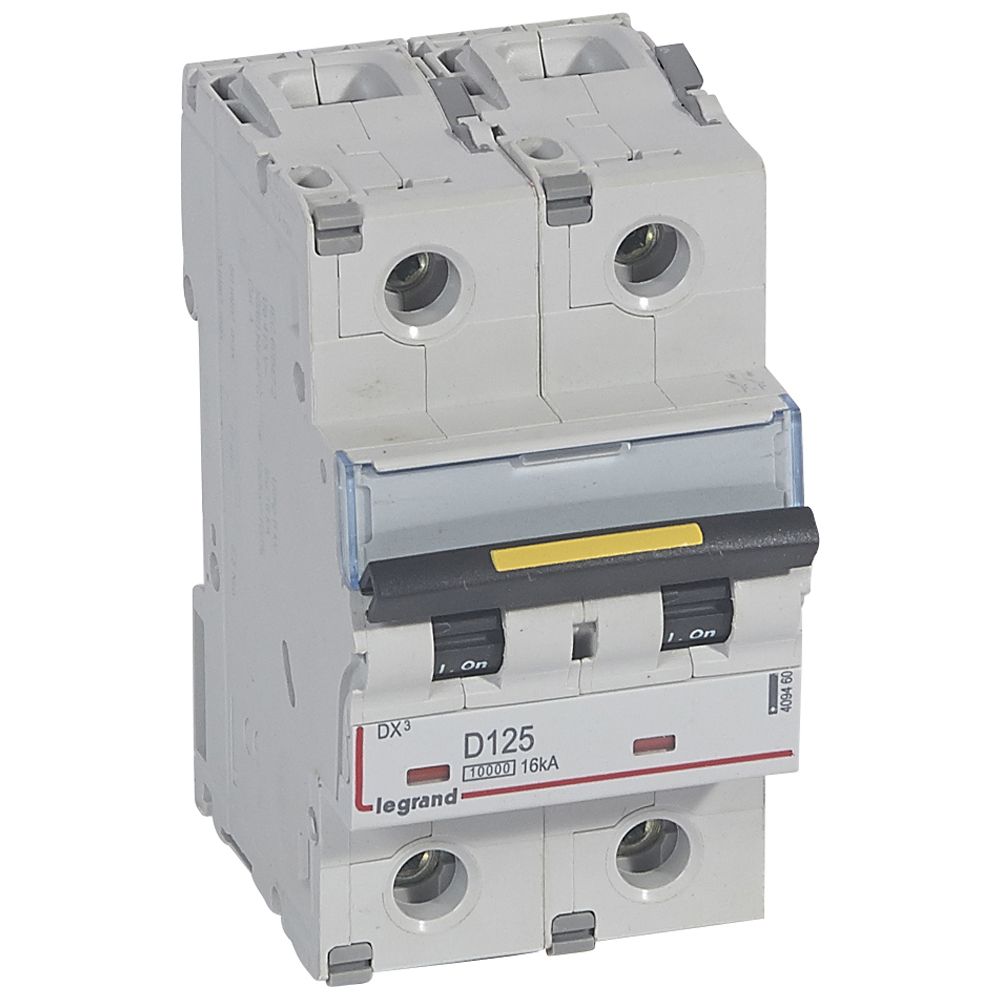

Disjoncteurs DX³ 10000 - 16 kA - courbe D - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 10000 - NF EN 60898-1 - 400 V~
- 16 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires et toutes les commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
- Non peignables
Bipolaires 230/400 V~
- Pour câblage traditionnel
- Pouvoir de coupure en 230 V~ : 32 kA selon EN 60947-2
- Vis/vis :
- In : 125 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)125
Fréquence (hz)50-60
Hauteur boite (mm)60
Largeur boite (mm)90
Profondeur boite (mm)112
Poids boite (g)469
Volume boite (dm3)1
Ean boite3245064094603
Hauteur carton (mm)157
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4370
Volume carton (dm3)9
Ean carton3414971556652
Indice de protection (ip)IP20
Emballage1 unité
Volume0.61 dm3
Poids469.00 g
Profondeur d'encastrement (mm)47
Nombre de modules3
Type de tensionAC
In125 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure en 230 v~32 kA selon EN 60947-2
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)32
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)16
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)10
