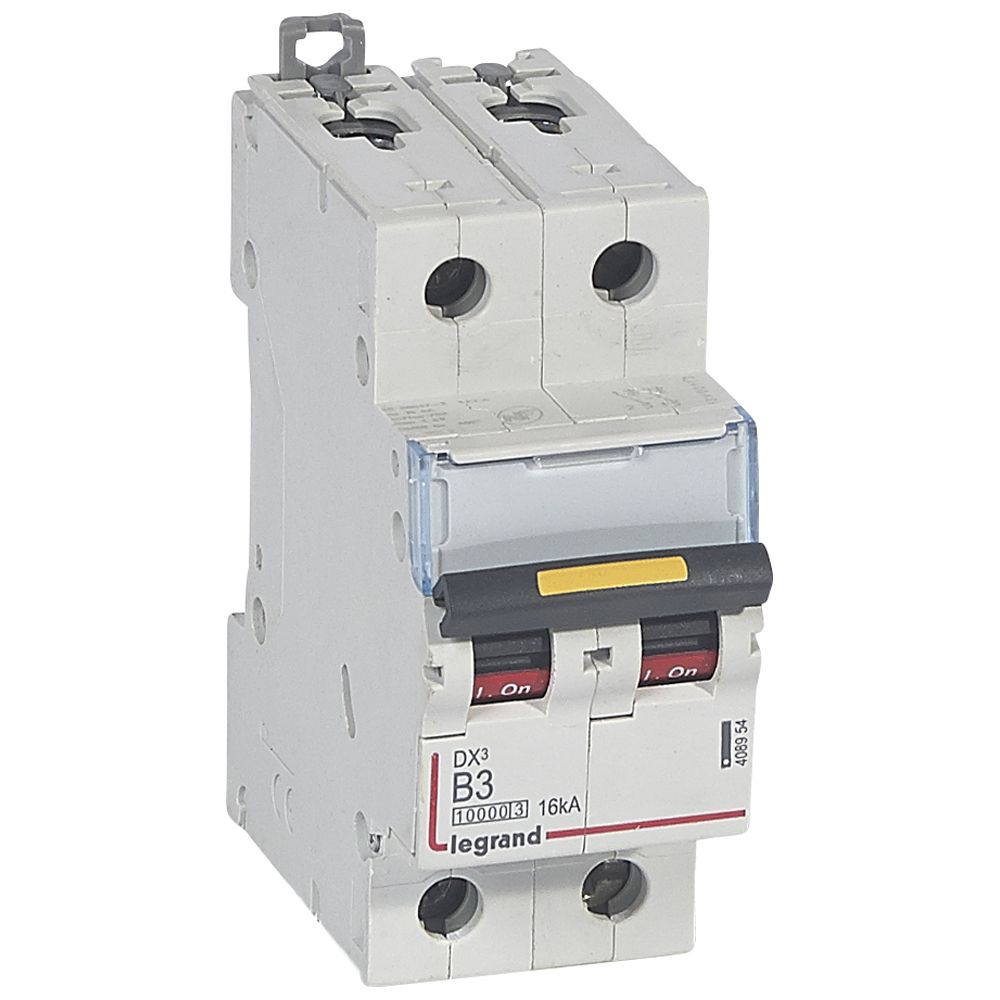

Disjoncteurs DX³ 10000 - 16 kA - courbe B - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 10000 - NF EN 60898-1 - 400 V~
- 16 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires et toutes les commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- Les disjoncteurs 2P/3P et 4P s'associent aux blocs différentiels adaptables
Bipolaires 230/400 V~
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Pouvoir de coupure en 230 V~ : 32 kA selon EN 60947-2
- Vis/vis :
- In : 3 A
- Nombre de modules : 2
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)3
Fréquence (hz)50-60
Hauteur boite (mm)41
Largeur boite (mm)89
Profondeur boite (mm)101
Poids boite (g)281
Ean boite3245064089548
Hauteur carton (mm)123
Largeur carton (mm)137
Profondeur carton (mm)207
Poids carton (g)1772
Volume carton (dm3)3
Indice de protection (ip)IP20
Emballage1 unité
Volume0.37 dm3
Poids281.00 g
Profondeur d'encastrement (mm)44
Nombre de modules2
Type de tensionAC
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)B
Largeur en nombre de modules2
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure en 230 v~32 kA selon EN 60947-2
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)32
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)16
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)10
