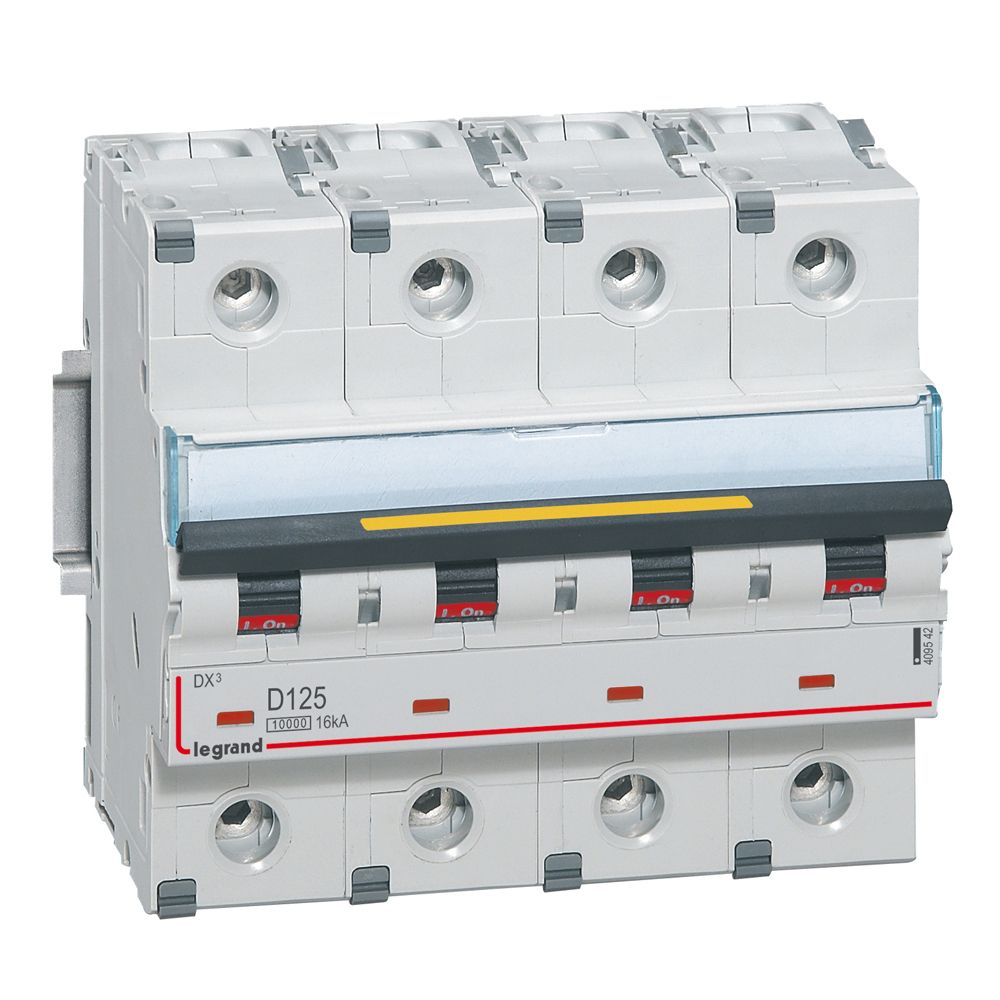

Disjoncteurs DX³ 10000 - 16 kA - courbe D - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 10000 - NF EN 60898-1 - 400 V~
- 16 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires et toutes les commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
- Non peignables
Tétrapolaires 400 V~
- Pour câblage traditionnel
- Vis/vis :
- In : 125 A
- Nombre de modules : 6
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)125
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)108
Profondeur boite (mm)112
Poids boite (g)907
Volume boite (dm3)1
Ean boite3245064095426
Hauteur carton (mm)130
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4675
Volume carton (dm3)8
Ean carton3414971556799
Indice de protection (ip)IP20
Emballage1 unité
Volume1.04 dm3
Poids907.00 g
Profondeur d'encastrement (mm)47
Nombre de modules6
Type de tensionAC
In125 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules6
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)4
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)32
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)16
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)10
