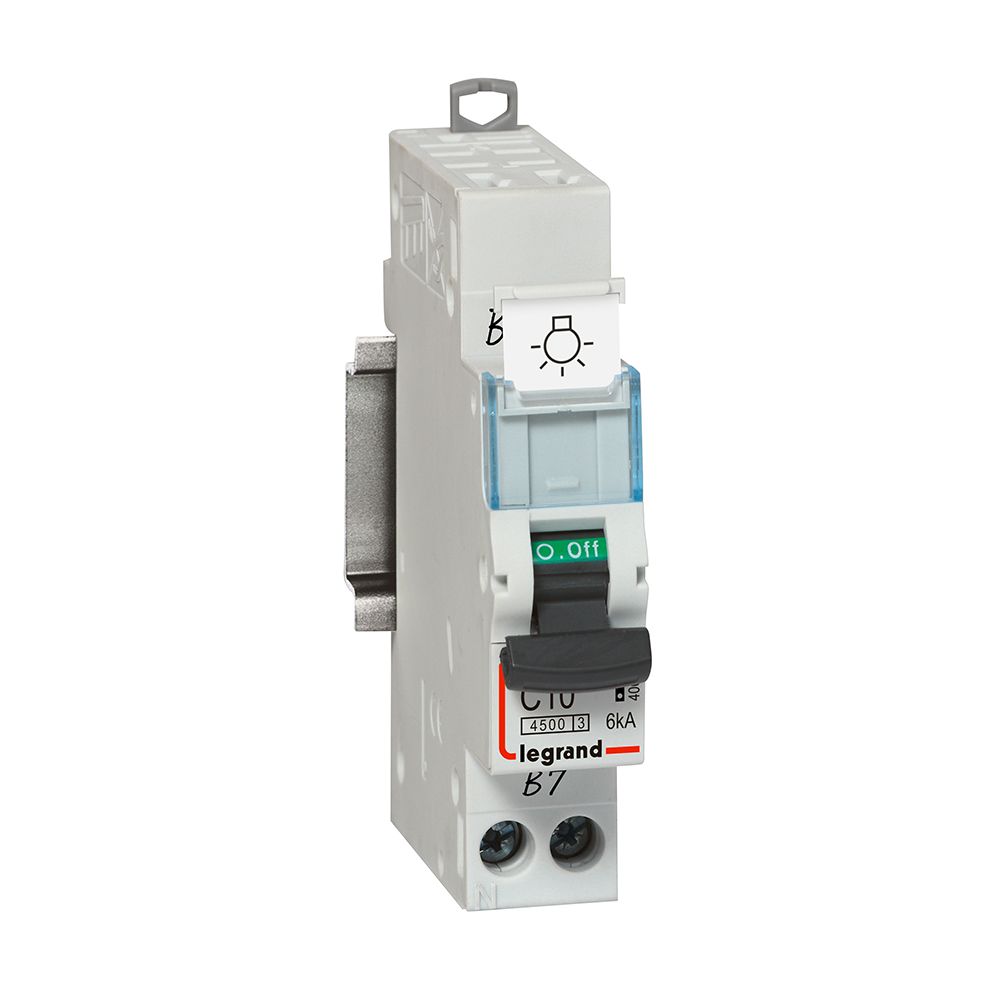

Disjoncteurs DNX³ 4500 - 6 kA - courbes C et D - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 4500 - NF EN 60898-1 - 230 V~ - 50 Hz
- 6 kA - EN 60947-2 - 230 V~
- Reçoivent les auxiliaires
- 3 types de connexion :
- auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
- vis/vis : arrivée haute et sortie basse par bornes à vis
Uni + Neutre 230 V~ - Courbe C
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 ou tétrapolaire réf. 4 052 00/01/02/10
- Permettent la réalisation de tests volants (présence tension)
- Auto/vis :
- In : 16 A
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)16
Fréquence (hz)50-60
Hauteur boite (mm)88
Largeur boite (mm)100
Profondeur boite (mm)184
Poids boite (g)1078
Volume boite (dm3)2
Ean boite3414970721228
Hauteur carton (mm)195
Largeur carton (mm)298
Profondeur carton (mm)398
Poids carton (g)11153
Volume carton (dm3)23
Ean carton3414970721235
Indice de protection (ip)IP20
Emballage10 unités
Volume1.62 dm3
Poids1078.00 g
Profondeur d'encastrement (mm)44
Nombre de modules1
Type de tensionAC
In16 A
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules1
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)250
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)6
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4.5
