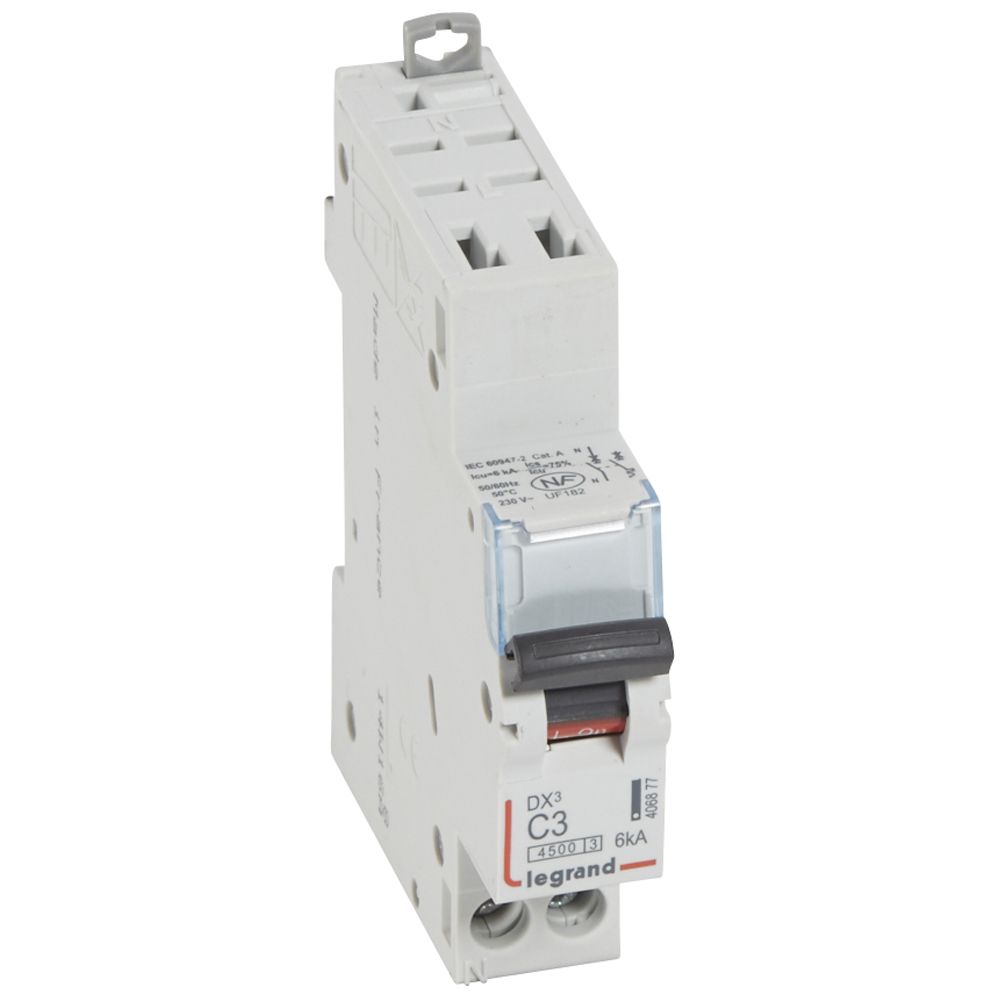

Disjoncteurs DNX³ 4500 - 6 kA - courbes C et D - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 4500 - NF EN 60898-1 - 230 V~ - 50 Hz
- 6 kA - EN 60947-2 - 230 V~
- Reçoivent les auxiliaires
- 3 types de connexion :
- auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
- vis/vis : arrivée haute et sortie basse par bornes à vis
Uni + Neutre 230 V~ - Courbe C
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 ou tétrapolaire réf. 4 052 00/01/02/10
- Permettent la réalisation de tests volants (présence tension)
- Auto/vis :
- In : 3 A
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)3
Fréquence (hz)50-60
Hauteur boite (mm)21
Largeur boite (mm)86
Profondeur boite (mm)108
Poids boite (g)118
Ean boite3245064068772
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)5121
Volume carton (dm3)12
Ean carton3414970721105
Indice de protection (ip)IP20
Emballage1 unité
Volume0.20 dm3
Poids118.00 g
Profondeur d'encastrement (mm)44
Nombre de modules1
Type de tensionAC
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules1
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)250
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)6
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)4.5
