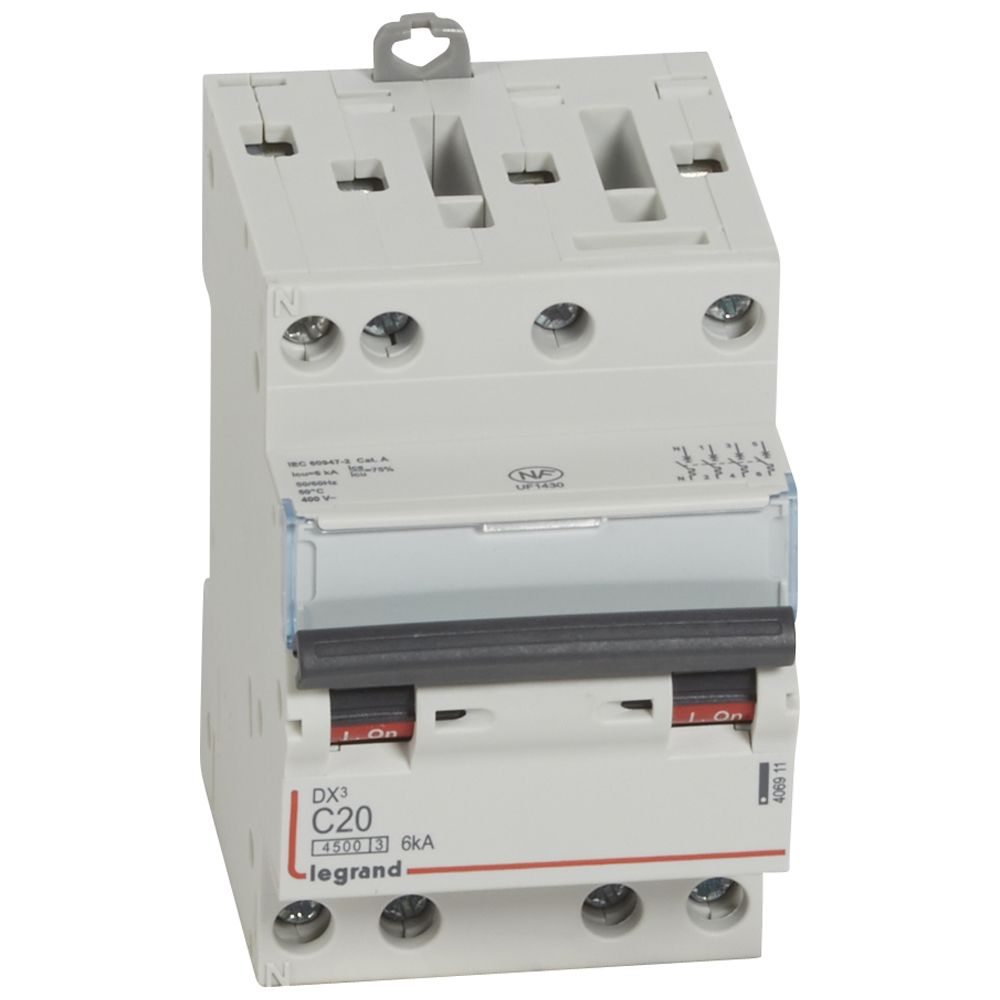

Disjoncteurs DNX³ 4500 - 6 kA - courbes C - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 4500 - NF EN 60898-1 - 400 V~
- 6 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- N'acceptent pas les blocs différentiels adaptables
- 2 types de connexion :
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
- vis/vis : arrivée haute et sortie basse par bornes à vis
Tétrapolaires 400 V~
- Pour peigne HX³ optimisé tétrapolaire réf. 4 052 00/01/02/10
- Vis/vis :
- In : 20 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)20
Fréquence (hz)50-60
Hauteur boite (mm)89
Largeur boite (mm)58
Profondeur boite (mm)101
Poids boite (g)323
Volume boite (dm3)1
Ean boite3245064069113
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)6760
Volume carton (dm3)15
Ean carton3414971733091
Indice de protection (ip)IP20
Emballage1 unité
Volume0.52 dm3
Poids323.00 g
Profondeur d'encastrement (mm)44
Nombre de modules3
Type de tensionAC
In20 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)4
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)6
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)4.5
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
