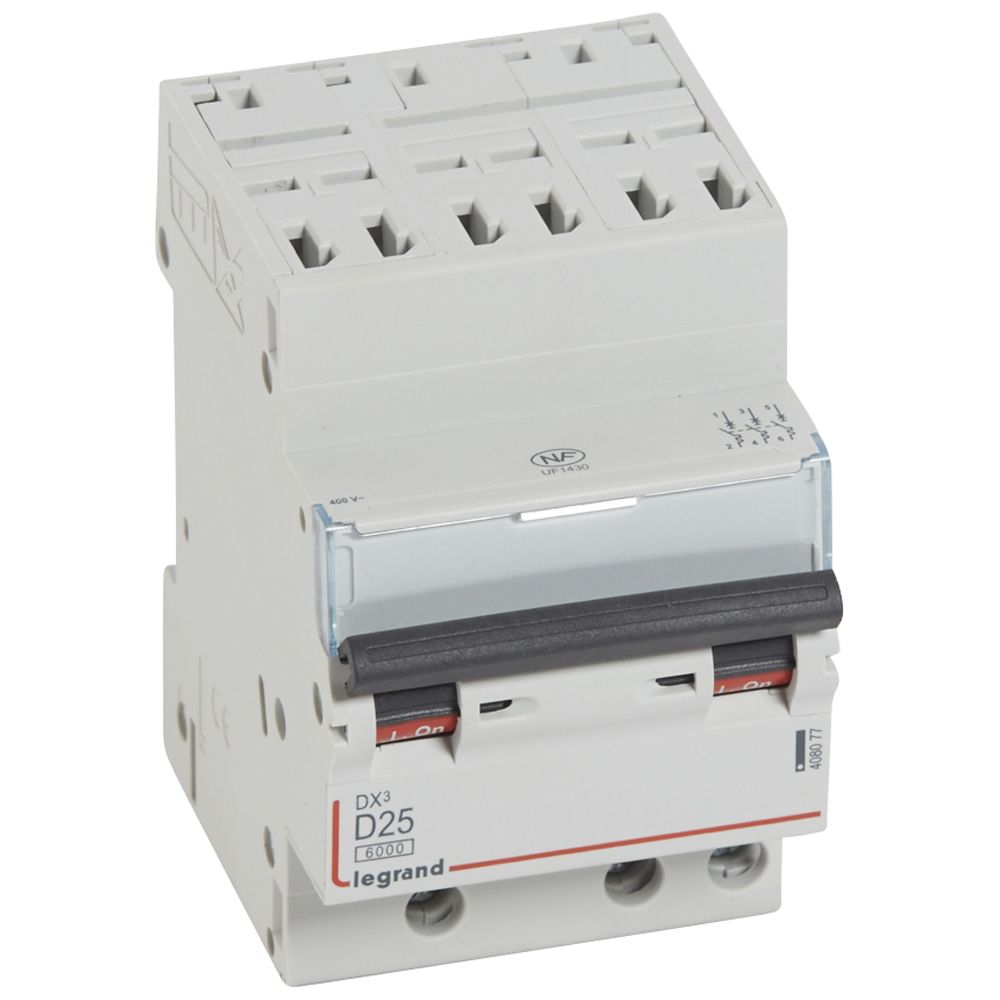

Disjoncteurs DX³ 6000 - 10 kA - courbe D - protection des départs triphasés
- Conformes à la norme NF EN 60898-1 - Reçoivent les auxiliaires
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~
- 10 kA - EN 60947-2 - 400 V~
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Tripolaires 400 V~Pour peigne HX³ optimisé tétrapolaire réf. 4 052 00/01/02/10
- N'acceptent pas les blocs différentiels adaptables
- Auto/vis :
- In : 25 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)25
Fréquence (hz)50-60
Hauteur boite (mm)89
Largeur boite (mm)58
Profondeur boite (mm)101
Poids boite (g)282
Volume boite (dm3)1
Ean boite3245064080774
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)5624
Volume carton (dm3)15
Indice de protection (ip)IP20
Emballage1 unité
Volume0.52 dm3
Poids282.00 g
Profondeur d'encastrement (mm)44
Nombre de modules3
Type de tensionAC
In25 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)3
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)25
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)6
