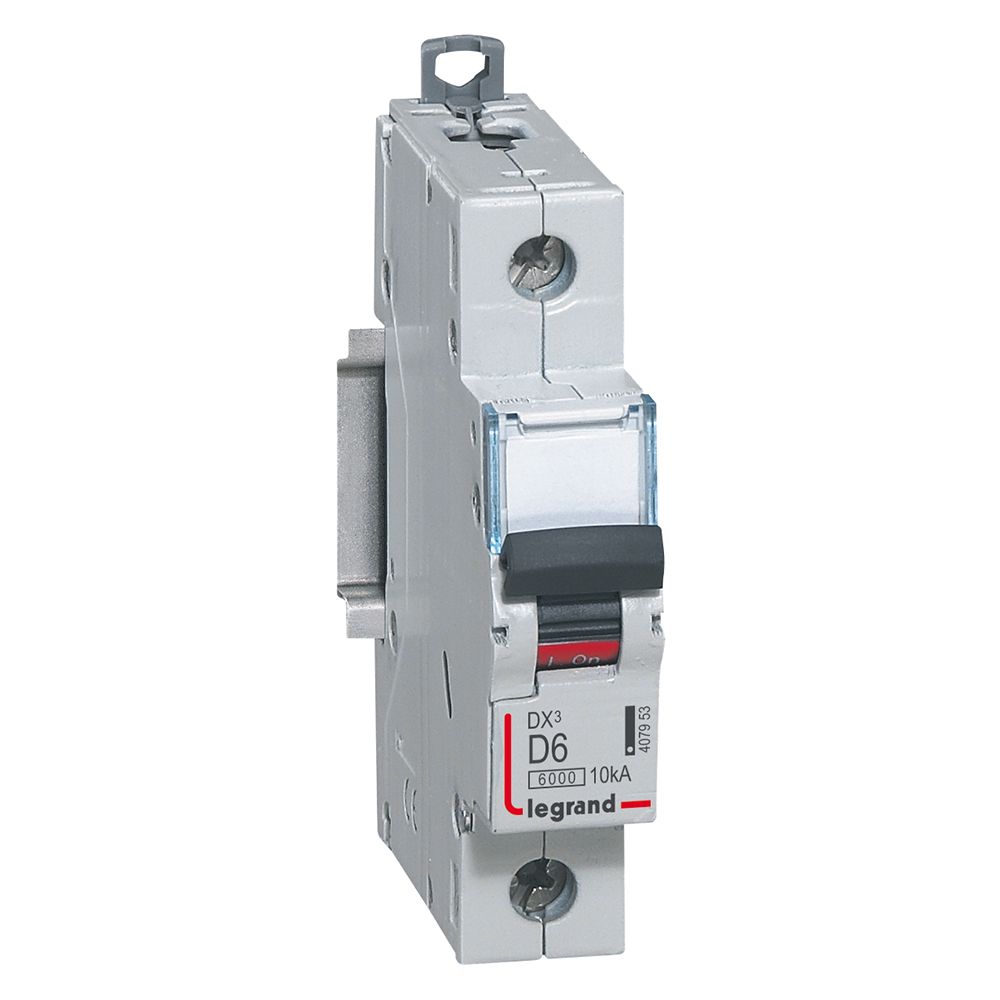

Disjoncteurs DX³ 6000 - 10 kA - courbe D - protection des départs monophasés
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~
- 10 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- Les disjoncteurs 2P s'associent aux blocs différentiels adaptables
Unipolaires 230/400 V~
- Pour peigne HX³ réf. 4 049 26/37/38/39/40/41/42/43/44/45
- Vis/vis :
- In : 6 A
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)6
Fréquence (hz)50-60
Hauteur boite (mm)26
Largeur boite (mm)88
Profondeur boite (mm)100
Poids boite (g)150
Ean boite3245064079532
Hauteur carton (mm)200
Largeur carton (mm)217
Profondeur carton (mm)275
Poids carton (g)6773
Volume carton (dm3)12
Ean carton3414971546523
Indice de protection (ip)IP20
Emballage1 unité
Volume0.23 dm3
Poids150.00 g
Profondeur d'encastrement (mm)44
Nombre de modules1
Type de tensionAC
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules1
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)1
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
