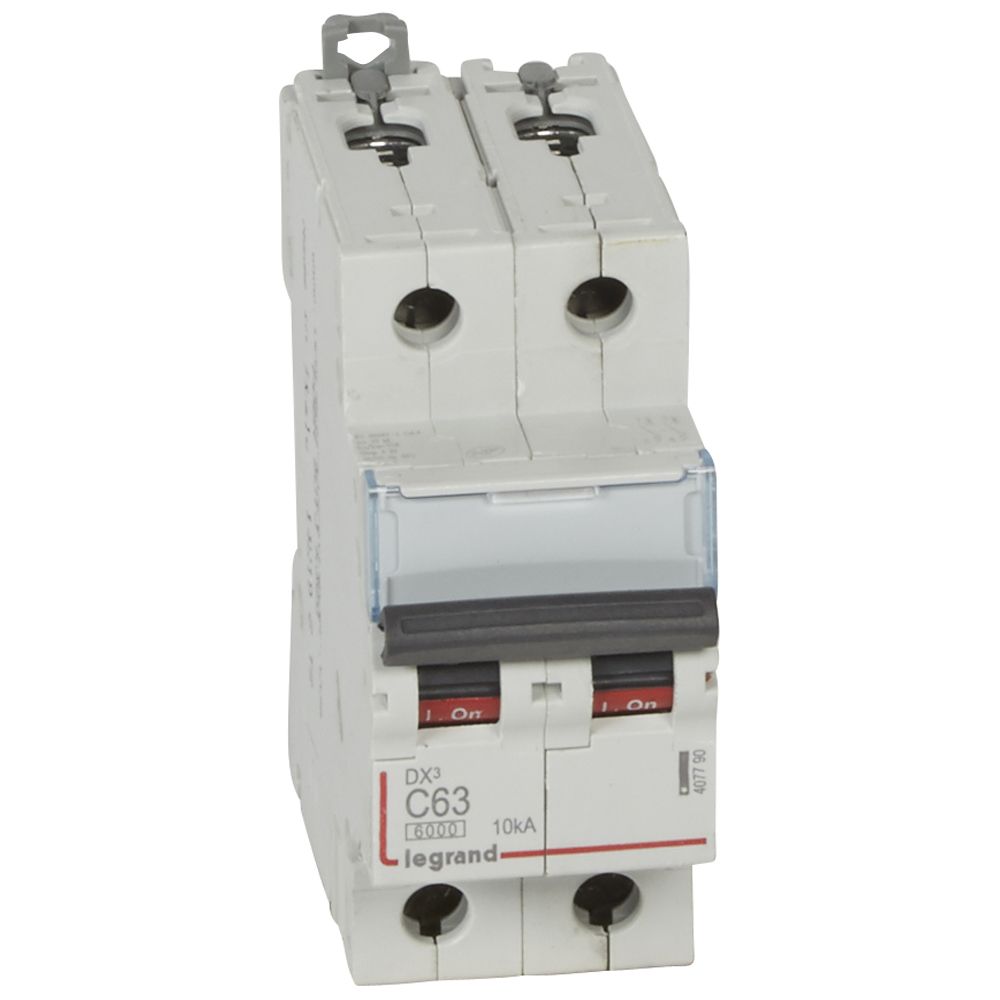

Disjoncteurs DX³ 6000 - 10 kA - courbe C - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~ (230 V~ pour Uni + Neutre)
- 10 kA - EN 60947-2 - 400 V~ (230 V~ pour Uni + Neutre)
- Reçoivent les auxiliaires
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis. Les disjoncteurs vis/vis 2P et 3P (répartition traditionnelle) s'associent aux blocs différentiels adaptables
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Bipolaires 230/400 V~
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Acceptent les blocs différentiels adaptables
- Pouvoir de coupure en 230 V~ : 25 kA selon EN 60947-2
- Vis/vis :
- In : 63 A
- Nombre de modules : 2
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)63
Fréquence (hz)50-60
Hauteur boite (mm)82
Largeur boite (mm)41
Profondeur boite (mm)105
Poids boite (g)338
Ean boite3245064077903
Hauteur carton (mm)180
Largeur carton (mm)217
Profondeur carton (mm)278
Poids carton (g)8290
Volume carton (dm3)11
Ean carton3414970975003
Indice de protection (ip)IP20
Emballage1 unité
Volume0.35 dm3
Poids338.00 g
Profondeur d'encastrement (mm)44
Nombre de modules2
Type de tensionAC
In63 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules2
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure en 230 v~25 kA selon EN 60947-2
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)25
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)6
