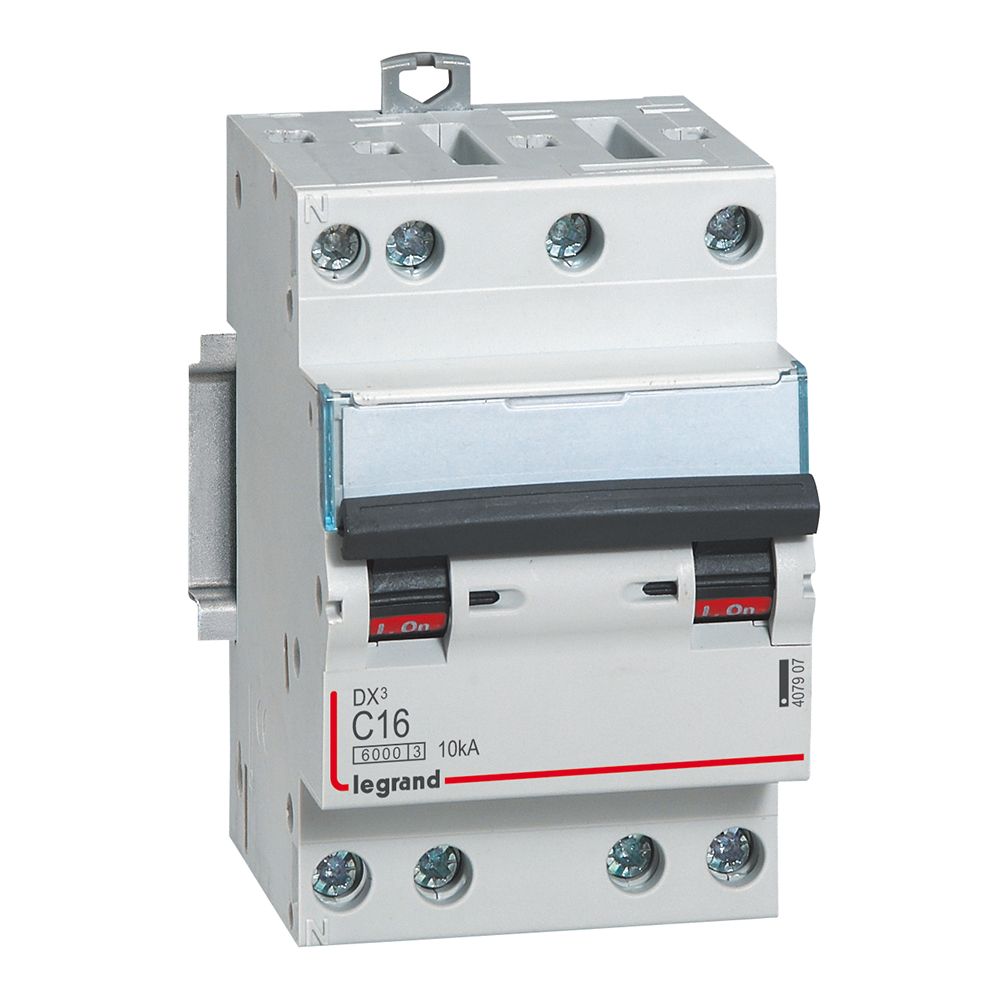

Disjoncteurs DX³ 6000 - 10 kA - courbe C - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~ (230 V~ pour Uni + Neutre)
- 10 kA - EN 60947-2 - 400 V~ (230 V~ pour Uni + Neutre)
- Reçoivent les auxiliaires
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis. Les disjoncteurs vis/vis 2P et 3P (répartition traditionnelle) s'associent aux blocs différentiels adaptables
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Tétrapolaires 400 V~Pour peigne HX³ optimisé tétrapolaire réf. 4 052 00/01/02/10
- N'acceptent pas les blocs différentiels adaptables
- Vis/vis :
- In : 16 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)16
Fréquence (hz)50-60
Hauteur boite (mm)89
Largeur boite (mm)58
Profondeur boite (mm)101
Poids boite (g)319
Volume boite (dm3)1
Ean boite3245064079075
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)6722
Volume carton (dm3)15
Ean carton3414971733671
Indice de protection (ip)IP20
Emballage1 unité
Volume0.52 dm3
Poids319.00 g
Profondeur d'encastrement (mm)44
Nombre de modules3
Type de tensionAC
In16 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)4
Degré de pollution2
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)25
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka)6
