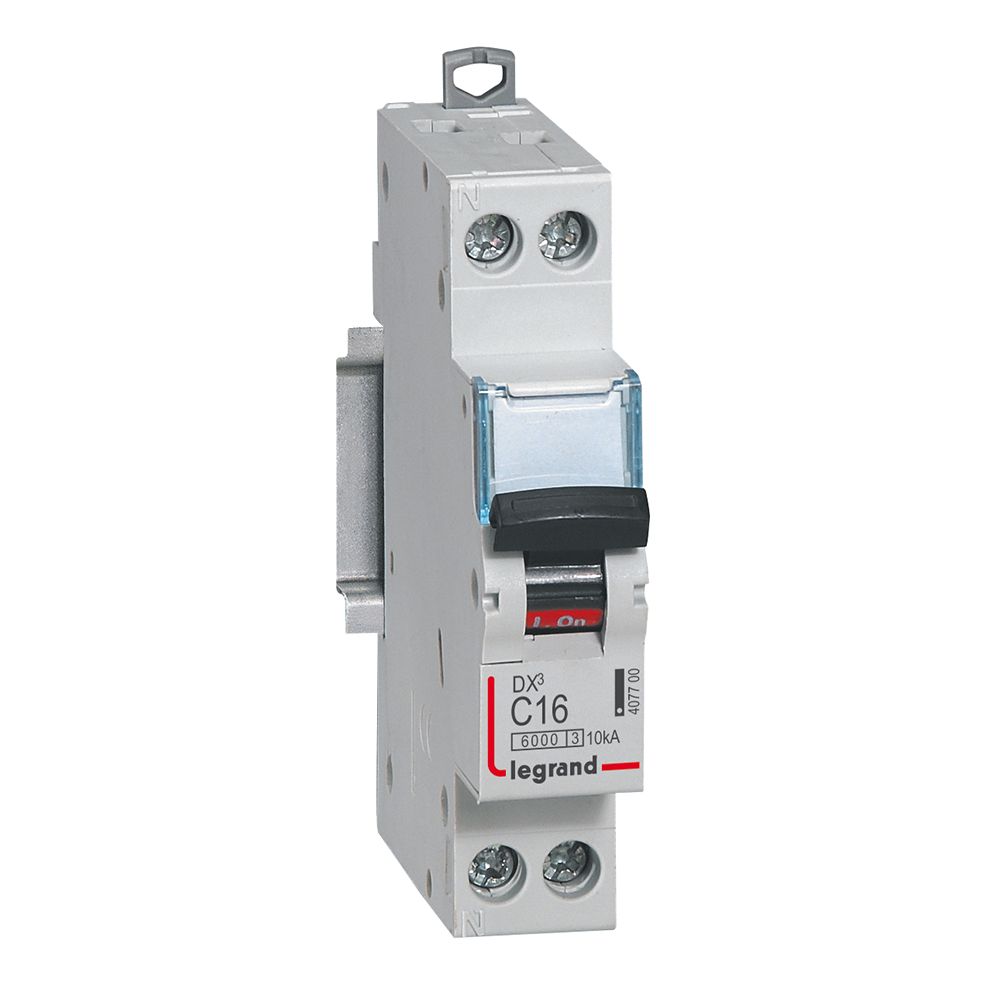

Disjoncteurs DX³ 6000 - 10 kA - courbe C - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~ (230 V~ pour Uni + Neutre)
- 10 kA - EN 60947-2 - 400 V~ (230 V~ pour Uni + Neutre)
- Reçoivent les auxiliaires
- 2 types de connexion :
- vis/vis : arrivée haute et sortie basse par bornes à vis. Les disjoncteurs vis/vis 2P et 3P (répartition traditionnelle) s'associent aux blocs différentiels adaptables
- auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis
Uni + Neutre 230 V~
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 ou tétrapolaire réf. 4 052 00/01/02/10
- Vis/vis :
- In : 16 A
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)16
Fréquence (hz)50-60
Hauteur boite (mm)88
Largeur boite (mm)100
Profondeur boite (mm)184
Poids boite (g)1095
Volume boite (dm3)2
Ean boite3414971698277
Hauteur carton (mm)195
Largeur carton (mm)298
Profondeur carton (mm)398
Poids carton (g)11213
Volume carton (dm3)23
Ean carton3414971698284
Indice de protection (ip)IP20
Emballage10 unités
Volume1.62 dm3
Poids1095.00 g
Profondeur d'encastrement (mm)44
Nombre de modules1
Type de tensionAC
In16 A
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules1
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)250
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
