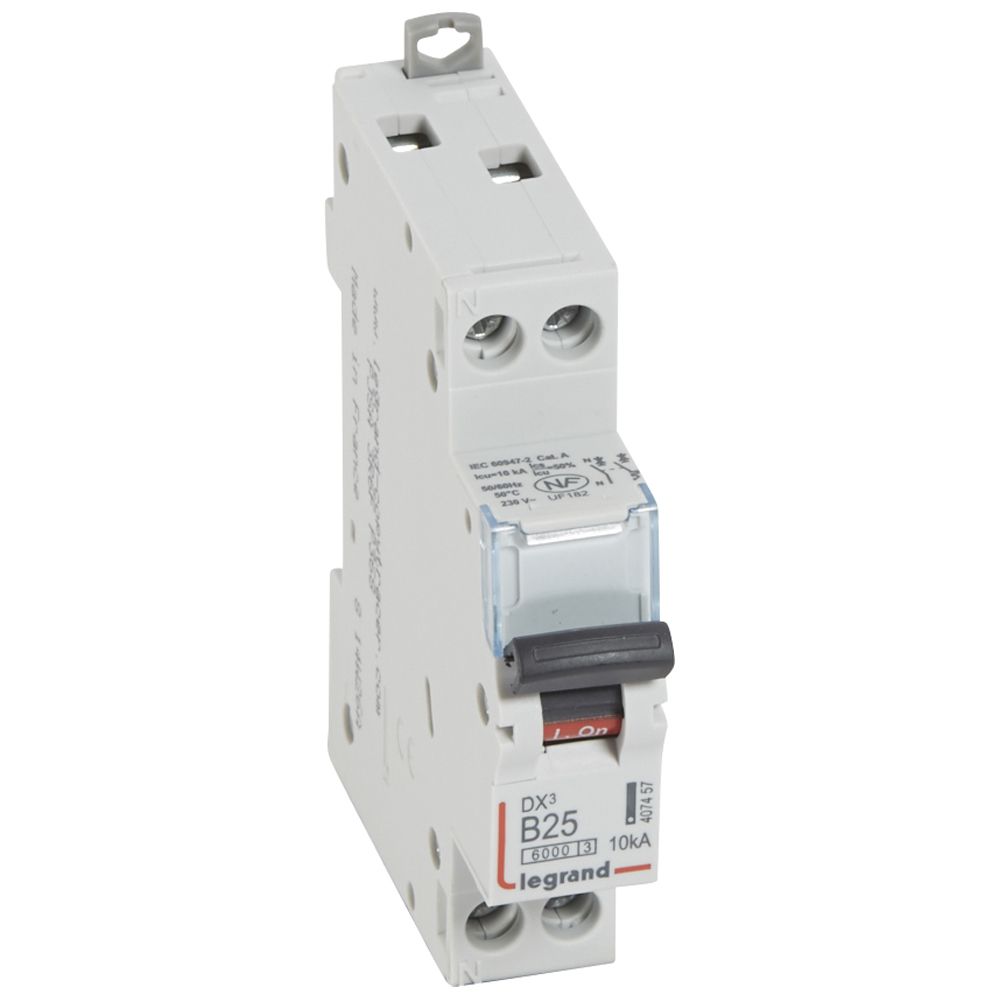

Disjoncteurs DX³ 6000 - 10 kA - courbe B - protection des départs
- Conformes à la norme NF EN 60898-1
- Pouvoir de coupure :
- 6000 - NF EN 60898-1 - 400 V~ (230 V~ pour Uni + Neutre)
- 10 kA - EN 60947-2 - 400 V~ (230 V~ pour Uni + Neutre)
- Reçoivent les auxiliaires et commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- Les disjoncteurs 2P, 3P et 4P s'associent aux blocs différentiels adaptables
Uni + Neutre 230 V~
- Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 tétrapolaire réf. 4 052 00/01/02
- Vis/vis :
- In : 25 A
- Nombre de modules : 1
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)25
Fréquence (hz)50-60
Hauteur boite (mm)21
Largeur boite (mm)86
Profondeur boite (mm)108
Poids boite (g)120
Ean boite3245064074575
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)5340
Volume carton (dm3)12
Ean carton3414971698468
Indice de protection (ip)IP20
Emballage1 unité
Volume0.20 dm3
Poids120.00 g
Profondeur d'encastrement (mm)44
Nombre de modules1
Type de tensionAC
In25 A
Tension assignée (ue) (v)230
Caractéristique de déclenchement (type/courbe)B
Largeur en nombre de modules1
Section de raccordement cable souple (mm²)0.75-10
Nombre de pôles protégés1
Section de raccordement cable rigide (mm²)0.75-16
Nombre de pôles (total)2
Degré de pollution2
Tension d'isolement assignée (ui) (v)250
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Classe de limitation d'énergie (i²t)3
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)10
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka)6
