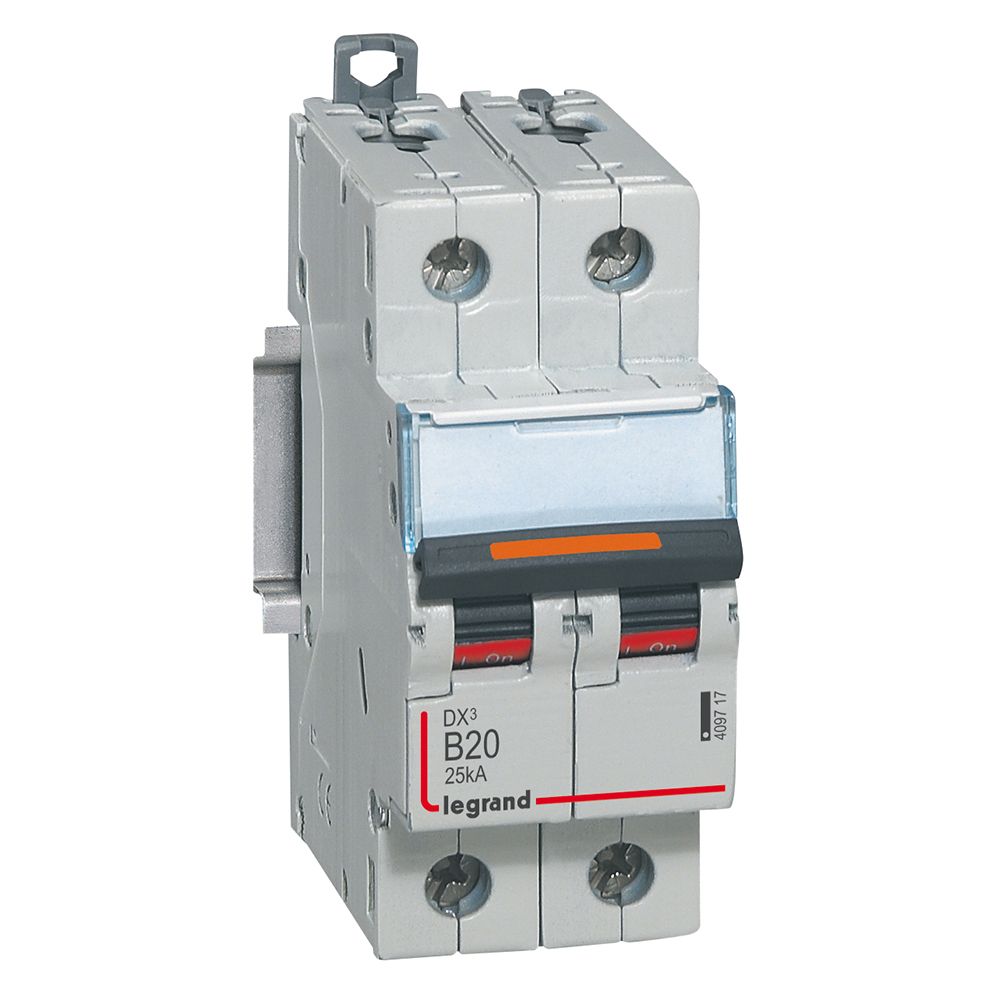

Disjoncteurs DX³ - 25 kA - courbe B - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
Bipolaires 230/400 V~
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Pouvoir de coupure en 230 V~ : 50 kA selon EN 60947-2
- Vis/vis :
- In : 20 A
- Nombre de modules : 2
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)20
Fréquence (hz)50-60
Hauteur boite (mm)41
Largeur boite (mm)89
Profondeur boite (mm)101
Poids boite (g)312
Ean boite3245064097178
Hauteur carton (mm)125
Largeur carton (mm)140
Profondeur carton (mm)210
Poids carton (g)1955
Volume carton (dm3)4
Ean carton3414970474056
Indice de protection (ip)IP20
Emballage1 unité
Volume0.37 dm3
Poids312.00 g
Profondeur d'encastrement (mm)44
Nombre de modules2
Type de tensionAC
In20 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)B
Largeur en nombre de modules2
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)2
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure en 230 v~50 kA selon EN 60947-2
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
