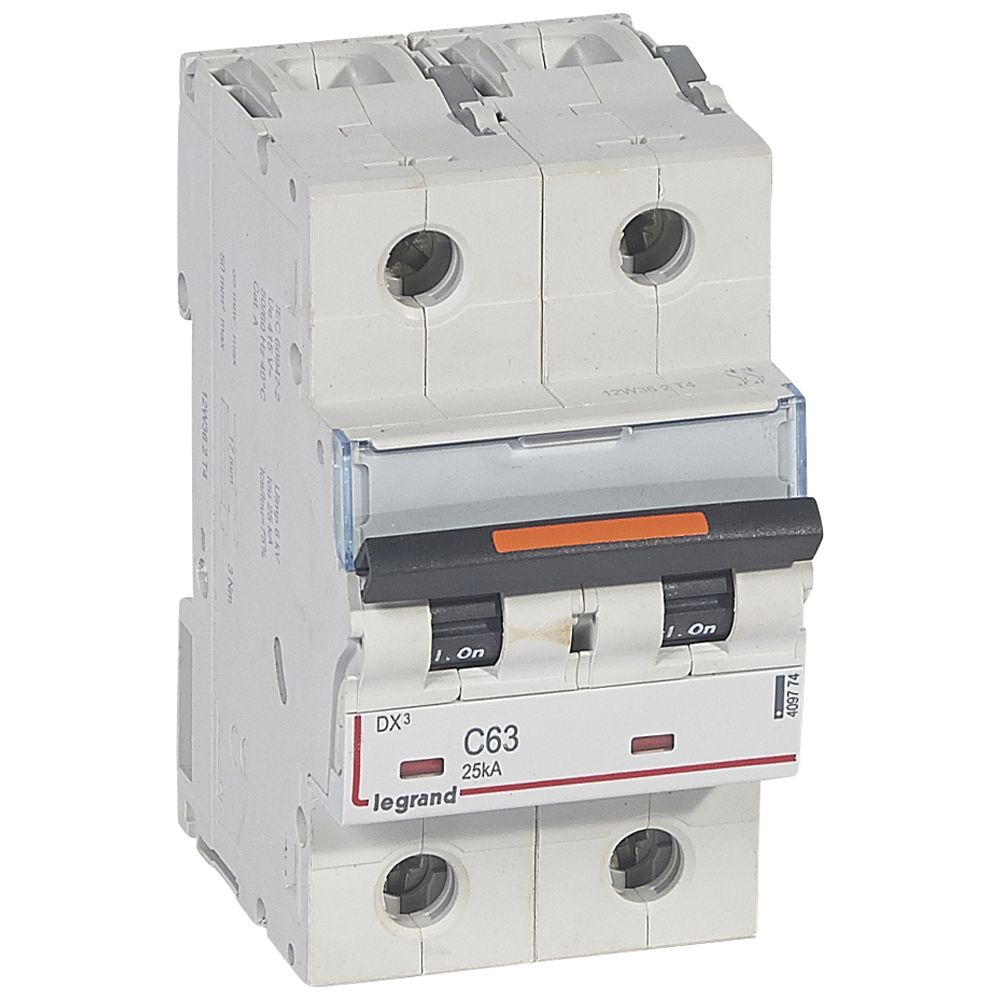

Disjoncteurs DX³ - 25 kA - courbe C - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires et toutes les commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- Les disjoncteurs 2P/3P et 4P s'associent aux blocs différentiels adaptables
Bipolaires 230/400 V~
- Pour peigne HX³ traditionnel bipolaire réf. 4 049 38/39 ou câblage traditionnel
- Pouvoir de coupure en 230 V~ : 50 kA selon EN 60947-2
- Non peignable
- Vis/vis :
- In : 63 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)63
Fréquence (hz)50-60
Hauteur boite (mm)60
Largeur boite (mm)90
Profondeur boite (mm)112
Poids boite (g)460
Volume boite (dm3)1
Ean boite3245064097741
Hauteur carton (mm)130
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4296
Volume carton (dm3)8
Ean carton3414971557642
Indice de protection (ip)IP20
Emballage1 unité
Volume0.61 dm3
Poids460.00 g
Profondeur d'encastrement (mm)47
Nombre de modules3
Type de tensionAC
In63 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)1.5-35
Nombre de pôles protégés2
Section de raccordement cable rigide (mm²)1.5-50
Nombre de pôles (total)2
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)6
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure en 230 v~50 kA selon EN 60947-2
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
