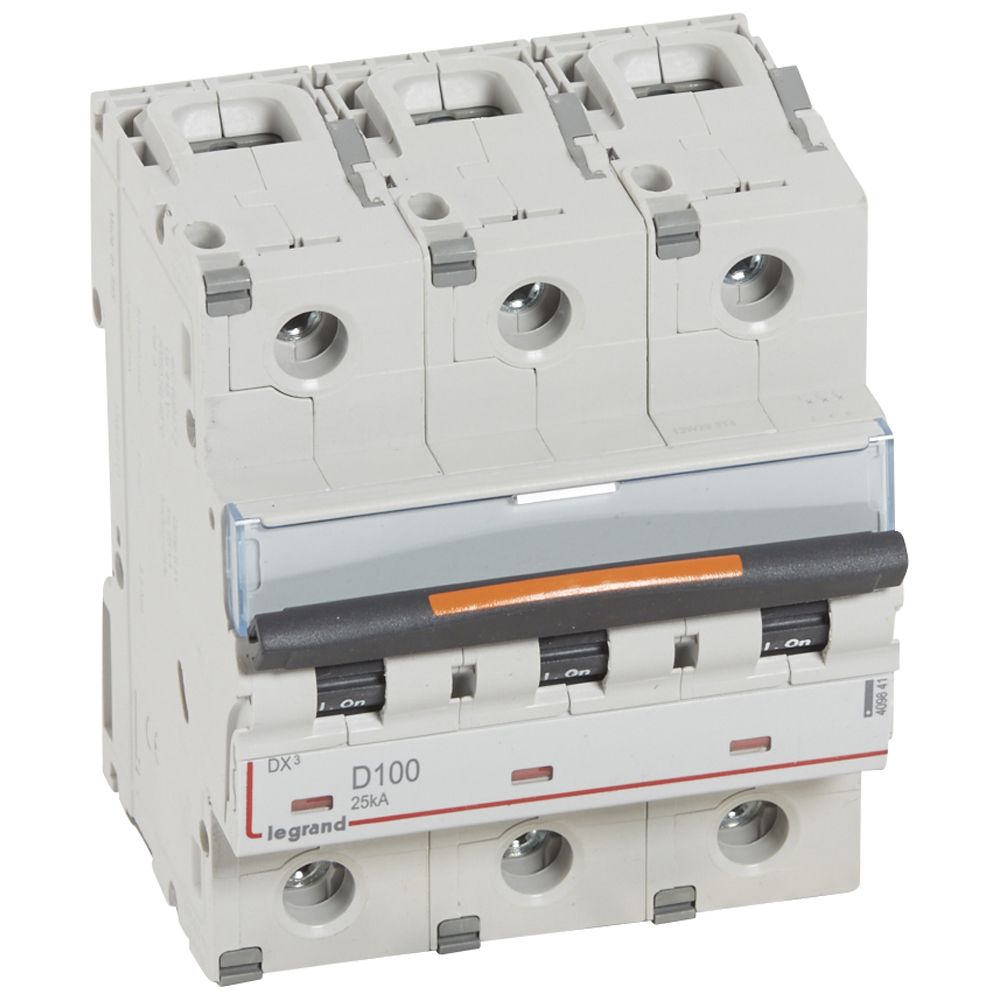

Disjoncteurs DX³ - 25 kA - courbe D - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
Tripolaires 400 V~
- Pour peigne HX³ traditionnel tripolaire réf. 4 049 42/43 ou câblage traditionnel
- Non peignable
- Vis/vis :
- In : 100 A
- Nombre de modules : 4,5
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)100
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)108
Profondeur boite (mm)112
Poids boite (g)689
Volume boite (dm3)1
Ean boite3245064098410
Hauteur carton (mm)130
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)3590
Volume carton (dm3)8
Ean carton3414971558403
Indice de protection (ip)IP20
Emballage1 unité
Volume1.04 dm3
Poids689.00 g
Profondeur d'encastrement (mm)47
Nombre de modules5
Type de tensionAC
In100 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules4.5
Section de raccordement cable souple (mm²)1.5-35
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-50
Nombre de pôles (total)3
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)6
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
