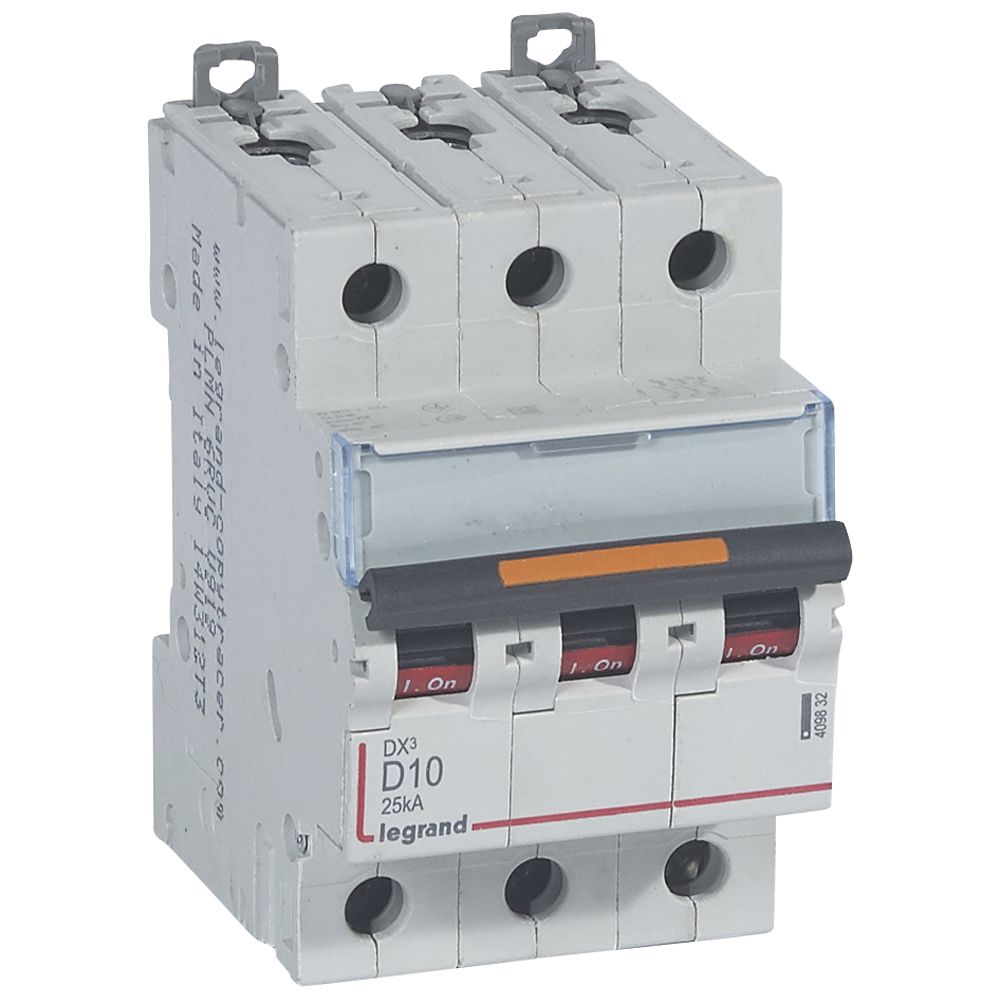

Disjoncteurs DX³ - 25 kA - courbe D - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
Tripolaires 400 V~
- Pour peigne HX³ traditionnel tripolaire réf. 4 049 42/43 ou câblage traditionnel
- Vis/vis :
- In : 10 A
- Nombre de modules : 3
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)10
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)80
Profondeur boite (mm)104
Poids boite (g)433
Volume boite (dm3)1
Ean boite3245064098328
Hauteur carton (mm)205
Largeur carton (mm)228
Profondeur carton (mm)280
Poids carton (g)5496
Volume carton (dm3)13
Ean carton3414970565693
Indice de protection (ip)IP20
Emballage1 unité
Volume0.72 dm3
Poids433.00 g
Profondeur d'encastrement (mm)44
Nombre de modules3
Type de tensionAC
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)D
Largeur en nombre de modules3
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)3
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
