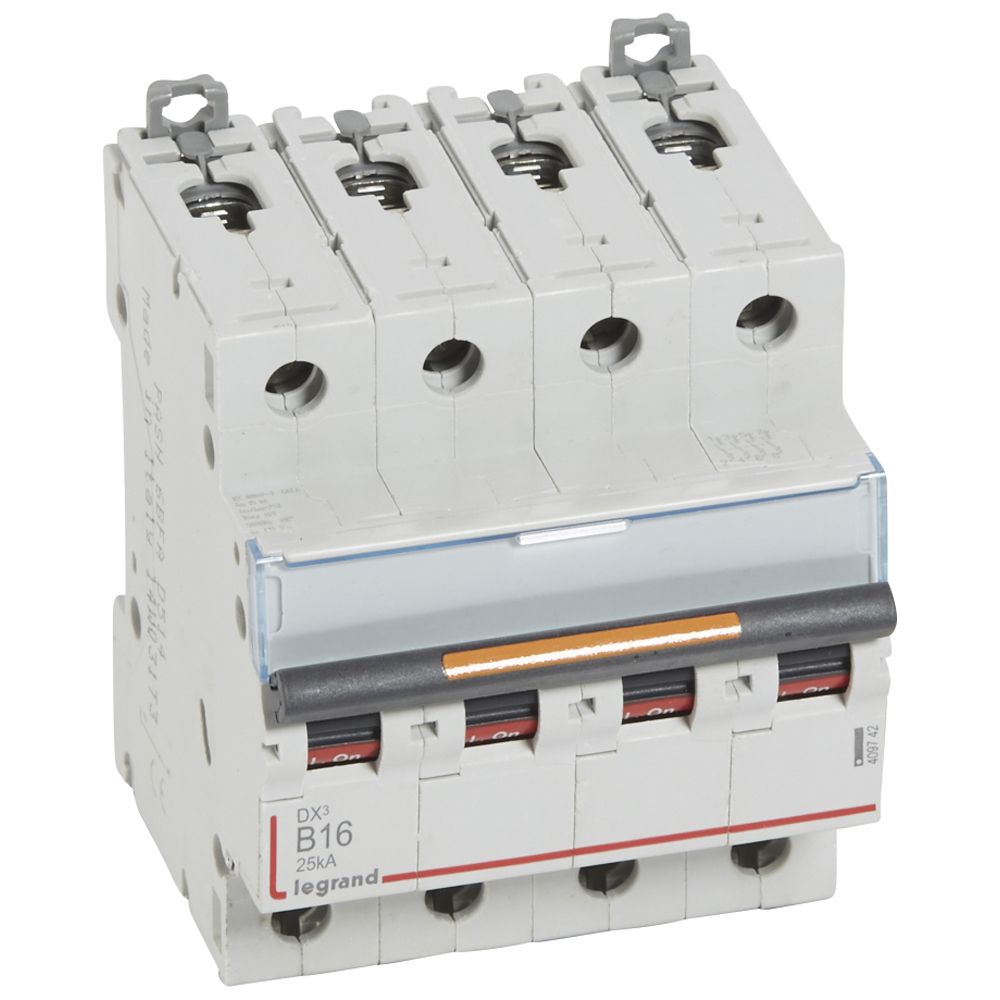

Disjoncteurs DX³ - 25 kA - courbe B - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
Tétrapolaires 400 V~
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Vis/vis :
- In : 16 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)16
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)80
Profondeur boite (mm)104
Poids boite (g)591
Volume boite (dm3)1
Ean boite3245064097420
Hauteur carton (mm)180
Largeur carton (mm)217
Profondeur carton (mm)278
Poids carton (g)7280
Volume carton (dm3)11
Ean carton3414970578372
Indice de protection (ip)IP20
Emballage1 unité
Volume0.72 dm3
Poids591.00 g
Profondeur d'encastrement (mm)44
Nombre de modules4
Type de tensionAC
In16 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)B
Largeur en nombre de modules4
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)4
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
