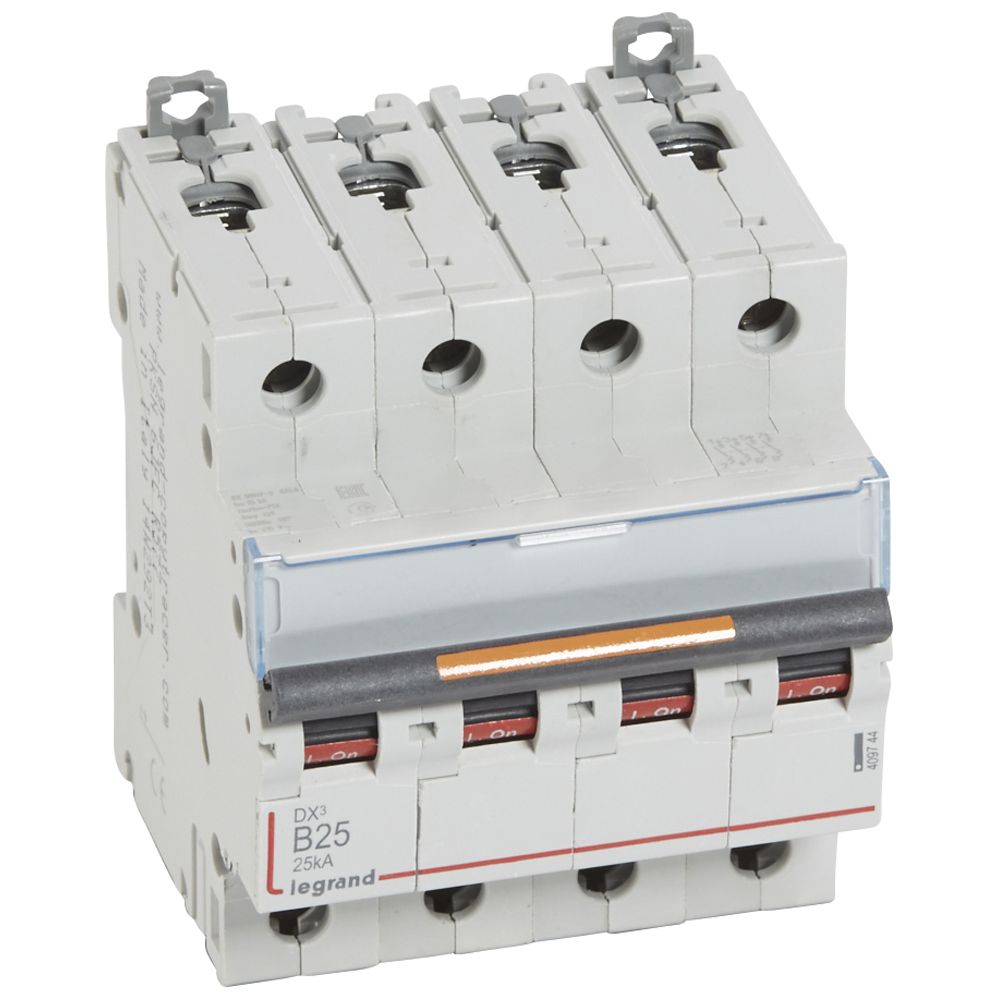

Disjoncteurs DX³ - 25 kA - courbe B - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- S'associent aux blocs différentiels adaptables
Tétrapolaires 400 V~
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Vis/vis :
- In : 25 A
- Nombre de modules : 4
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)25
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)80
Profondeur boite (mm)104
Poids boite (g)599
Volume boite (dm3)1
Ean boite3245064097444
Hauteur carton (mm)205
Largeur carton (mm)228
Profondeur carton (mm)280
Poids carton (g)7388
Volume carton (dm3)13
Ean carton3414970578334
Indice de protection (ip)IP20
Emballage1 unité
Volume0.72 dm3
Poids599.00 g
Profondeur d'encastrement (mm)44
Nombre de modules4
Type de tensionAC
In25 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)B
Largeur en nombre de modules4
Section de raccordement cable souple (mm²)1.5-25
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-35
Nombre de pôles (total)4
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)4
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
